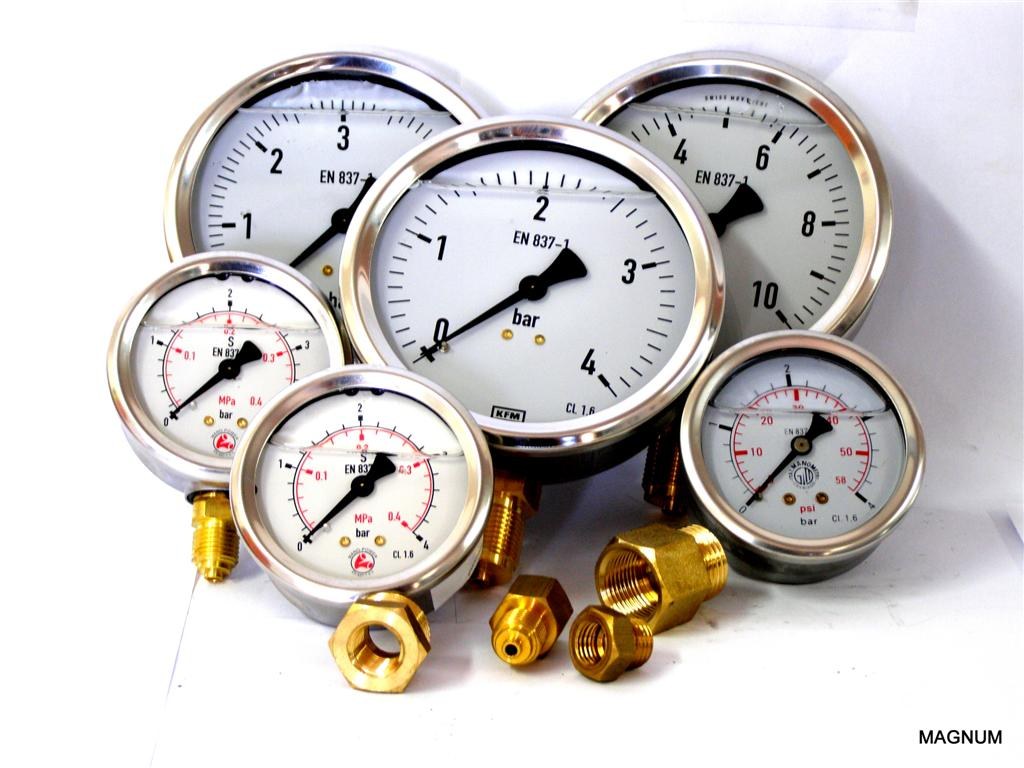

Manometry glicerynowe w silonaczepach Spitzer SF/SK
Manometr glicerynowy to przyrząd kontroli ciśnienia w układzie pneumatycznym silonaczepy aluminiowej Spitzer serii SF i SK. Podczas rozładunku materiał sypki — granulat PE/PP czy inny materiał proszkowy — jest upłynniany i transportowany sprężonym powietrzem, a operator na bieżąco śledzi ciśnienie panujące w silosie oraz w torze pneumatycznym. Od poprawnego wskazania manometru zależy bezpieczne prowadzenie rozładunku: zbyt wysokie ciśnienie obciąża zbiornik i armaturę, zbyt niskie wydłuża i utrudnia opróżnianie.
Wypełnienie gliceryną odróżnia ten typ manometru od wersji suchej. Ciecz tłumi drgania wskazówki wywołane wibracjami podwozia oraz pulsacją powietrza ze sprężarki, dzięki czemu wskazanie jest stabilne i czytelne, a delikatny mechanizm wewnętrzny pracuje w mniej agresywnych warunkach. W połączeniu z obudową ze stali nierdzewnej daje to przyrząd odporny na trudne warunki eksploatacji w transporcie materiałów sypkich.
W naszej ofercie manometry glicerynowe dostępne są w obudowie ze stali nierdzewnej, w dwóch średnicach i dwóch rodzajach mocowania. Oprócz wykonań standardowych realizujemy każdy inny zakres manometrów, wszelkie redukcje i przejściówki gwintów oraz manometry wzorcowane.
Charakterystyka i materiały
| Parametr | Wartość |
|---|---|
| Typ | manometr glicerynowy |
| Obudowa | stal nierdzewna |
| Dostępne średnice | 63 mm, 100 mm |
| Mocowanie | dolne, tylne |
| Zakres ciśnienia (w barach) | 63 mm: 0-4, 0-6, 0-10, 0-25, 0-250; 100 mm: 0-4, 0-6, 0-10 |
| Wykonania dodatkowe | manometry wzorcowane, redukcje i przejściówki gwintów |
Glicerynowe wypełnienie obudowy pełni funkcję tłumiącą — ogranicza wpływ drgań i pulsacji na wskazówkę. Stal nierdzewna obudowy zapewnia odporność na korozję i mechaniczne uszkodzenia w środowisku zapylonym.
Rozmiary i typy
Manometry dobiera się według trzech parametrów: średnicy obudowy, rodzaju mocowania oraz zakresu ciśnienia.
| Średnica (mm) | Zakres (w barach) |
|---|---|
| 63 | 0-4, 0-6, 0-10, 0-25, 0-250 |
| 100 | 0-4, 0-6, 0-10 |
- Średnica 63 mm — kompaktowy rozmiar do ciasnych zabudów armatury.
- Średnica 100 mm — większa tarcza, lepsza czytelność wskazania z odległości.
- Mocowanie dolne — przyłącze od spodu obudowy.
- Mocowanie tylne — przyłącze z tyłu obudowy, do montażu na panelu lub tablicy.
Konkretny zakres ciśnienia (w barach) dobiera się do ciśnienia roboczego instalacji danej naczepy. Oferujemy także każdy inny zakres manometrów oraz manometry wzorcowane, jeśli wymaga tego dokumentacja pojazdu lub procedura kontroli.
Kompatybilność z silonaczepami Spitzer (SF/SK)
Manometry glicerynowe w naszej ofercie przeznaczone są do instalacji pneumatycznej silonaczep aluminiowych Spitzer serii SF i SK. Dobór sprowadza się do dopasowania średnicy obudowy, rodzaju mocowania (dolne lub tylne) oraz zakresu ciśnienia do konfiguracji przyłącza w danej naczepie. Tam, gdzie gwint przyrządu nie odpowiada gwintowi przyłącza, stosujemy redukcje i przejściówki gwintów z naszej oferty — pozwala to zachować oryginalny punkt pomiarowy bez przeróbek instalacji.
Dla układów, w których wymagana jest udokumentowana dokładność wskazania, dostarczamy manometry wzorcowane. Wybór wykonania ustalamy na podstawie parametrów instalacji konkretnej silonaczepy.
Praktyczna wskazówka przy doborze: zakres ciśnienia manometru powinien obejmować ciśnienie robocze rozładunku z zapasem, tak aby wskazówka pracowała w środkowej części skali, a nie przy jej krańcu. Manometr dobrany zbyt „ciasno" jest narażony na częste przeciążenia, a dobrany ze zbyt dużym zapasem traci na rozdzielczości odczytu w zakresie roboczym. Dlatego zarówno zakres, jak i średnicę tarczy ustalamy w odniesieniu do rzeczywistych warunków pracy danej naczepy Spitzer SF lub SK.
Najczęstsze problemy
W praktyce serwisowej najczęstszą usterką manometru jest zamglenie lub zażółknięcie tarczy oraz spadek poziomu gliceryny — przyrząd staje się wówczas nieczytelny i traci funkcję tłumiącą. Drugą typową sytuacją jest zacięcie lub odkształcenie wskazówki po przeciążeniu ciśnieniowym, gdy manometr przestaje wracać do zera lub wskazuje wartości odbiegające od rzeczywistych.
Manometr o niepewnym wskazaniu należy wymienić — w instalacji ciśnieniowej błędny odczyt jest groźniejszy niż brak przyrządu. Przy wątpliwościach co do dokładności stosuje się manometr wzorcowany. Drobne nieszczelności na przyłączu wynikają zwykle z niedopasowanego gwintu i rozwiązuje się je doborem właściwej redukcji lub przejściówki.
Warto też pamiętać, że manometr glicerynowy z czasem może tracić część wypełnienia — spadek poziomu gliceryny widoczny w obudowie sygnalizuje, że przyrząd zbliża się do końca okresu użytkowania, nawet jeśli wciąż wskazuje sensowne wartości. W takim przypadku planowa wymiana jest tańsza i bezpieczniejsza niż czekanie na całkowitą utratę funkcji tłumiącej i rozregulowanie wskazówki.
Dostępność i dostawa
Manometry glicerynowe w średnicach 63 i 100 mm realizujemy z magazynu PHS Magnum w Choruli k. Opola, a mniej typowe zakresy, manometry wzorcowane oraz redukcje i przejściówki gwintów — z dostawy bezpośredniej.
- Polska — wysyłka kurierska
- DACH — dostawa do Niemiec, Austrii i Czech
- Odbiór osobisty — magazyn Chorula k. Opola, 4 km od A4
Dobór średnicy, mocowania i zakresu ciśnienia pod instalację: serwis Spitzer, tel. +48 602 716 551. Pełny zakres usług i zapytanie o wycenę: magnumchorula.pl/serwis/.
