Wstęp
W silonaczepach Spitzer SF/SK system Storz odpowiada za szybkie i pewne łączenie węży kompresorowych podczas rozładunku pneumatycznego materiałów sypkich. Gdy instalacja pracuje pod ciśnieniem, każde połączenie musi pozostać szczelne i zablokowane — szczególnie tam, gdzie używa się redukcji Storz, czyli złączek łączących dwa różne rozmiary nasad. Redukcja przenosi te same obciążenia co zwykłe złącze, dlatego również wymaga skutecznego zabezpieczenia przed rozpinaniem.

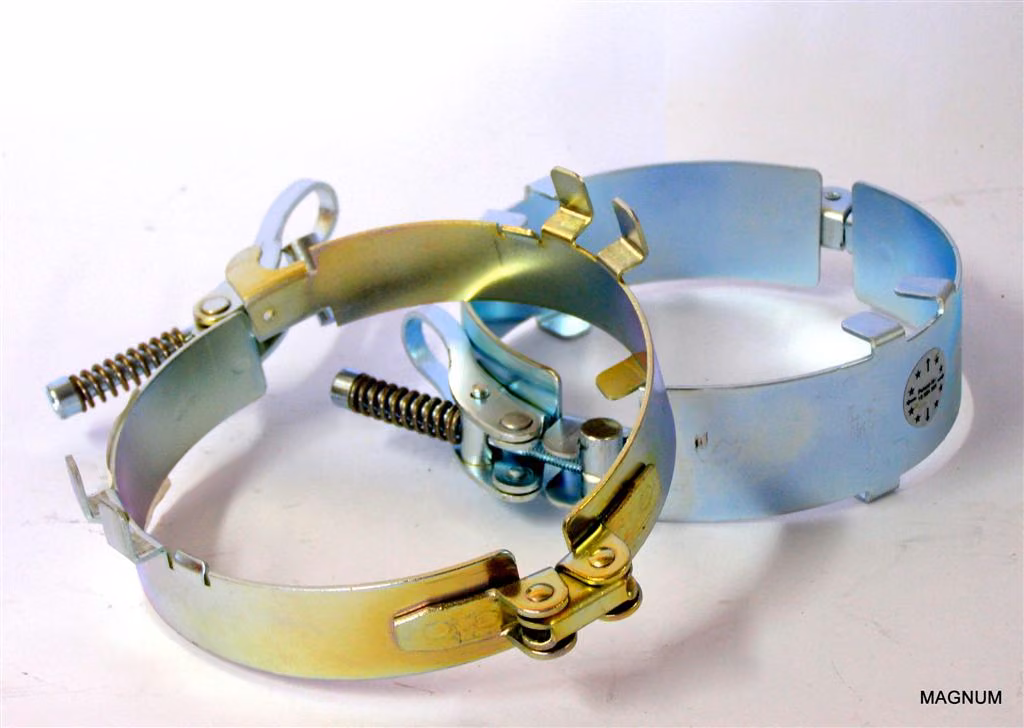

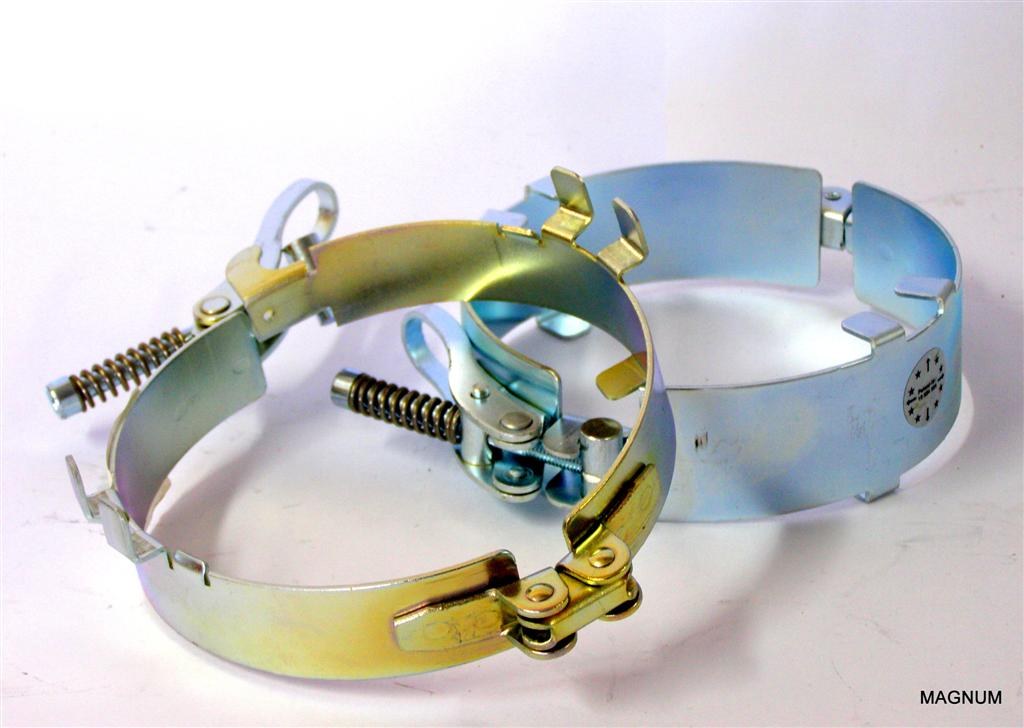

Ta kategoria obejmuje obejmy zabezpieczające w wersji wzmocnionej, z wpustami metalowymi, przeznaczone zarówno do standardowych złączy Storz, jak i do redukcji Storz. W odróżnieniu od zabezpieczenia klasycznego, konstrukcja wzmocniona zapewnia pewniejszą blokadę połączenia tam, gdzie warunki pracy są szczególnie wymagające — przy intensywnym rozładunku, częstym przepinaniu węży oraz na połączeniach redukcyjnych. Dla operatora silonaczepy Spitzer SF/SK oznacza to mniejsze ryzyko niekontrolowanego rozpięcia złącza i utrzymanie ciągłości rozładunku granulatu PE/PP czy innych materiałów sypkich.
Redukcja Storz to miejsce na instalacji szczególnie warte uwagi. Łącząc dwa różne rozmiary nasad, przejmuje ona obciążenia po obu stronach połączenia, a jednocześnie jest punktem, w którym zmienia się geometria przepływu. Każde rozpięcie redukcji w trakcie pracy pod ciśnieniem oznacza nie tylko przerwanie rozładunku, ale i ryzyko gwałtownego uwolnienia ciśnienia. Wzmocniona obejma z wpustami metalowymi minimalizuje to ryzyko, dlatego jest naturalnym wyborem do zabezpieczenia redukcji oraz złączy pracujących w trudniejszych warunkach.
Charakterystyka i materiały
Obejmy z tej kategorii to zabezpieczenie wzmocnione połączeń złączy oraz redukcji Storz. Oferujemy dwie wersje wykonania:
| Wersja wykonania | Materiał | Charakterystyka |
|---|---|---|
| Ekonomiczna | stal lakierowana | podstawowe zabezpieczenie wzmocnione |
| Wzmocniona | stal ocynkowana | podwyższona odporność na korozję |
Cechą wspólną obu wersji jest typ zabezpieczenia — wzmocnione, z wpustami metalowymi:
| Parametr | Wartość |
|---|---|
| Typ zabezpieczenia | wzmocnione |
| Element konstrukcyjny | wpusty metalowe |
| Zastosowanie | złącza Storz oraz redukcje Storz |
| Funkcja | zabezpieczenie połączeń przed rozpinaniem |
Wersja ekonomiczna ze stali lakierowanej sprawdza się tam, gdzie liczy się koszt, a obejma nie jest narażona na agresywne warunki. Wersja ze stali ocynkowanej lepiej znosi wilgoć i sól drogową, dlatego polecamy ją do eksploatacji całorocznej na trasach DACH.
Rozmiary i typy
Obejmy zabezpieczające i redukcji Storz dobiera się według rodzaju połączenia Storz, który wyznacza szerokość opaski:
| Rodzaj połączenia Storz | Szerokość opaski (mm) |
|---|---|
| C (52) + C (52) | 43 |
| B (75) + C (52) | 41,5 |
| B (75) + B (75) | 44 |
| A (110) + B (75) | 42 |
| A (110) + A (110) | 52 |
Przy zamówieniu podaj rodzaj połączenia Storz (rozmiar złącza lub parę rozmiarów dla redukcji), a potwierdzimy właściwą szerokość opaski przed wysyłką.
Kompatybilność z silonaczepami Spitzer (SF/SK)
Obejmy wzmocnione są elementem uniwersalnym w obrębie systemu Storz — pasują do instalacji rozładunkowych silonaczep Spitzer SF/SK wszędzie tam, gdzie występuje złącze lub redukcja Storz. Dobór nie zależy od serii ani roku produkcji naczepy, lecz od rodzaju połączenia, na którym obejma ma pracować.
Wersję wzmocnioną z wpustami metalowymi szczególnie polecamy do połączeń narażonych na intensywne obciążenia oraz do redukcji Storz, gdzie przejście między dwoma rozmiarami nasad zwiększa wymagania wobec zabezpieczenia. Jeżeli nie masz pewności, jakie połączenia pracują na instalacji Twojej silonaczepy Spitzer SF lub SK, podaj typ naczepy lub numer VIN — dobierzemy właściwe obejmy.
Najczęstsze problemy
W praktyce serwisowej silonaczep najczęściej spotykamy:
- Korozja wersji lakierowanej — uszkodzenie powłoki lakieru (otarcia, uderzenia) odsłania stal i przyspiesza korozję; w eksploatacji całorocznej lepiej sprawdza się wersja ocynkowana.
- Zużycie lub deformacja wpustów metalowych — uszkodzone wpusty obniżają pewność blokady, którą daje zabezpieczenie wzmocnione.
- Niewłaściwy dobór do redukcji — obejma dopasowana do pojedynczego rozmiaru złącza może nie pasować prawidłowo do redukcji łączącej dwa rozmiary.
- Mechaniczne odkształcenia — częste zakładanie i zdejmowanie oraz przypadkowe uderzenia mogą wygiąć obejmę.
Zalecamy kontrolę obejm przy każdym przeglądzie instalacji rozładunkowej oraz wymianę elementów z uszkodzoną powłoką, naruszonymi wpustami lub odkształceniami.
Wybór między wersją ekonomiczną a ocynkowaną warto podporządkować realnym warunkom pracy floty. Jeżeli silonaczepy Spitzer SF/SK jeżdżą głównie sezonowo lub w łagodnych warunkach, wersja lakierowana w pełni spełnia swoją rolę przy niższym koszcie. Dla pojazdów eksploatowanych całorocznie na trasach DACH, narażonych zimą na sól drogową i wilgoć, rekomendujemy wersję ze stali ocynkowanej — dłuższa żywotność powłoki przekłada się na rzadszą wymianę i mniejsze ryzyko, że skorodowana obejma zawiedzie w trasie. W obu przypadkach kluczowe jest, by zabezpieczenie odpowiadało rodzajowi połączenia: inaczej dobiera się obejmę do pojedynczego złącza, a inaczej do redukcji łączącej dwa rozmiary nasad.
Dostępność i dostawa
Obejmy zabezpieczające i redukcji Storz utrzymujemy na magazynie w Choruli k. Opola. Wysyłamy kurierem na terenie Polski oraz na rynek DACH (Niemcy, Austria, Szwajcaria). Bliskość autostrady A4 i granicy DE pozwala nam szybko obsłużyć klientów serwisowych po obu stronach granicy.
Aby dobrać właściwą wersję (ekonomiczną lub wzmocnioną) i rozmiar do instalacji silonaczepy Spitzer SF/SK, zapytaj o wycenę. Podaj rodzaj połączenia Storz oraz liczbę sztuk — potwierdzimy szerokość opaski i dostępność.
