Opaski zaciskowe w silonaczepach Spitzer SF/SK
Każde połączenie wąż–armatura w silonaczepie aluminiowej Spitzer serii SF i SK opiera się na pewnym, szczelnym zacisku. Opaski i obejmy mocujące wąż transferowy lub kompresorowy do łączników ssawnych systemu Storz pracują pod ciśnieniem i przy stałych drganiach, dlatego ich dobór i stan techniczny przekładają się wprost na szczelność toru pneumatycznego. Niedobrany lub skorodowany element zacisku to częsta przyczyna przedmuchów i pylenia podczas rozładunku.
W ofercie posiadamy trzy podstawowe grupy elementów montażowych: opaski zaciskowe typu GBS do montażu węży przemysłowych i kompresorowych, obejmy skorupowe do łączników ssawnych gładkich pod obejmy oraz opaski ślimakowe i skręcane dwustronnie do połączeń przemysłowych i motoryzacyjnych. Dzięki temu serwisant Spitzer SF/SK kompletuje całe połączenie — wąż, łącznik ssawny i element mocujący — dopasowane wymiarowo i materiałowo.
Standardem montażu w silonaczepach Spitzer jest wąż DN75, dla którego utrzymujemy stałą dostępność opasek GBS oraz obejm skorupowych w rozmiarze 75x10. Podstawowe wykonanie GBS to stal ocynkowana w całości (W1) ze śrubą sześciokątną klasy 8.8, zgodne z normą DIN 3017. Tam, gdzie warunki pracy lub przewożony materiał wymagają wyższej odporności na korozję, dobieramy opaski ze stali nierdzewnej i kwasoodpornej (W2, W4) oraz obejmy nierdzewne.
Charakterystyka i materiały

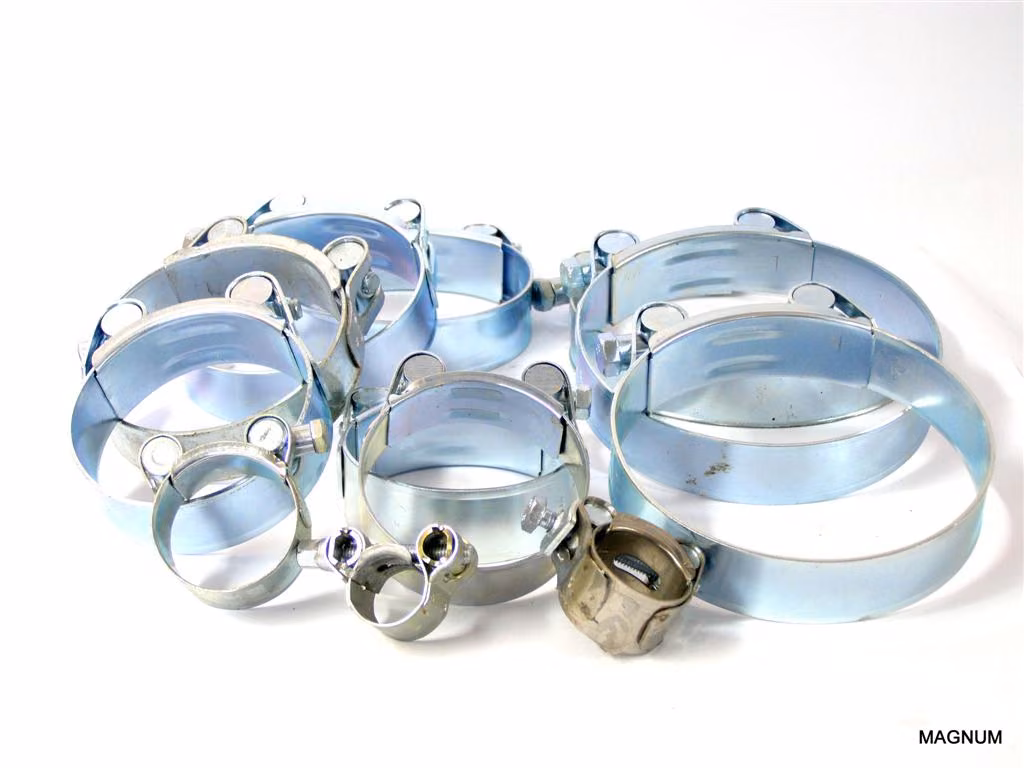

Opaski zaciskowe typu GBS
| Parametr | Wartość |
|---|---|
| Materiał standardowy | stal ocynkowana w całości (W1) |
| Śruba | sześciokątna, klasa 8.8 |
| Szerokość taśmy | 18 mm |
| Norma | DIN 3017 |
| Rozmiary | od 17 mm |
| Wykonania dodatkowe | stal nierdzewna i kwasoodporna (W2, W4) |
Obejmy skorupowe
| Parametr | Wartość |
|---|---|
| Skład zestawu (na jeden łącznik) | 2 x obejma, 4 śruby montażowe, 4 nakrętki |
| Materiał standardowy | aluminium niemieckie |
| Norma | DIN 2817, DIN 2826 |
| Montaż | do łączników ssawnych gładkich pod obejmy skorupowe |
| Rozmiar pod wąż DN75 | 75x10 (stała oferta) |
| Wykonania dodatkowe | aluminium i stal nierdzewna, m.in. 75x8 |
Opaski ślimakowe i skręcane dwustronnie
Pełen zakres rozmiarów opasek ślimakowych oraz skręcanych dwustronnie, do montażu każdego przewodu przemysłowego i motoryzacyjnego.
Rozmiary i typy
Opaski GBS dostępne są w rozmiarach od 17 mm do 130 mm, w wykonaniu standardowym W1 oraz nierdzewnym i kwasoodpornym (W2, W4). Konkretny rozmiar opaski GBS dobieramy do średnicy zewnętrznej węża nasuniętego na króciec łącznika ssawnego Storz. Poniżej zestawienie typowych średnic węży i odpowiadających im rozmiarów łączników Storz montowanych pod opaski GBS:
| Rozmiar łącznika Storz | Średnica węża | Uszczelka |
|---|---|---|
| C (52) | 50 mm | czarna NBR |
| B (75) | 75 mm | czarna NBR |
| A (110) | 100 mm | czarna NBR |
| A (110) | 110 mm | czarna NBR |
Obejmy skorupowe utrzymujemy w stałej ofercie w rozmiarze 75x10 pod wąż DN75; pozostałe rozmiary i formy (aluminium, stal nierdzewna, m.in. 75x8) realizujemy z dostawy bezpośredniej do każdego rodzaju węża.
Kompatybilność z silonaczepami Spitzer (SF/SK)
Opaski GBS i obejmy skorupowe dobieramy do średnicy węża i typu łącznika ssawnego Storz montowanego w silonaczepach Spitzer SF i SK. Dla standardowego węża DN75 stałą pozycją jest rozmiar 75x10 — pasuje do łączników gładkich pod obejmy skorupowe wg DIN 2817. Łączniki ssawne pod opaski montuje się natomiast opaskami GBS od rozmiaru dopasowanego do średnicy zewnętrznej węża z łącznikiem.
Wybór wykonania (W1 ocynk vs W2/W4 nierdzewne) podporządkowujemy środowisku pracy: do typowych ładunków przemysłowych wystarcza W1, do warunków sprzyjających korozji lub kontaktu z agresywnymi środkami dobieramy stal nierdzewną i kwasoodporną.
Najczęstsze problemy w silonaczepach Spitzer
W praktyce serwisowej najczęstszą przyczyną nieszczelności na łączeniu wąż–łącznik jest niedostatecznie dokręcona lub skorodowana opaska GBS — objawia się przedmuchem powietrza i pyleniem pod ciśnieniem. Opaski ocynkowane W1 w trudnym środowisku z czasem korodują; tam warto przejść na wykonanie nierdzewne W2/W4.
W połączeniach na obejmy skorupowe typowym problemem jest nierównomierne dokręcenie śrub montażowych lub ich korozja, co skutkuje nieszczelnością i ryzykiem zsunięcia węża. Przy każdej wymianie warto skontrolować komplet 2 x obejma + 4 śruby + 4 nakrętki i wymienić elementy noszące ślady korozji. Opaski ślimakowe przy zmęczeniu taśmy lub mechanizmu wymienia się prewencyjnie.
Dostępność i dostawa
Opaski GBS w wykonaniu standardowym W1 oraz obejmy skorupowe 75x10 pod wąż DN75 utrzymujemy na magazynie PHS Magnum w Choruli k. Opola. Wykonania nierdzewne i kwasoodporne (W2, W4), pozostałe rozmiary obejm oraz opaski ślimakowe realizujemy z dostawy bezpośredniej — z dnia na dzień.
- Polska — wysyłka kurierska
- DACH — dostawa do Niemiec, Austrii i Czech
- Odbiór osobisty — magazyn Chorula k. Opola, 4 km od A4
Dobór opasek i obejm pod konkretny wąż i łącznik: serwis Spitzer, tel. +48 602 716 551. Pełny zakres usług: magnumchorula.pl/serwis/.
