System Storz w silonaczepach Spitzer SF/SK
System Storz to standard szybkozłącznych połączeń ssawno-tłocznych, który w silonaczepach aluminiowych Spitzer serii SF i SK obsługuje cały tor pneumatyczny: od sprzęgu z kompresorem, przez węże transferowe, po połączenia armatury rozładunkowej. Złącza kłowe Storz pozwalają operatorowi spiąć i rozłączyć przewód jednym ruchem, bez narzędzi, co przy 200 tonach przeładowywanych dziennie ma realne znaczenie eksploatacyjne.

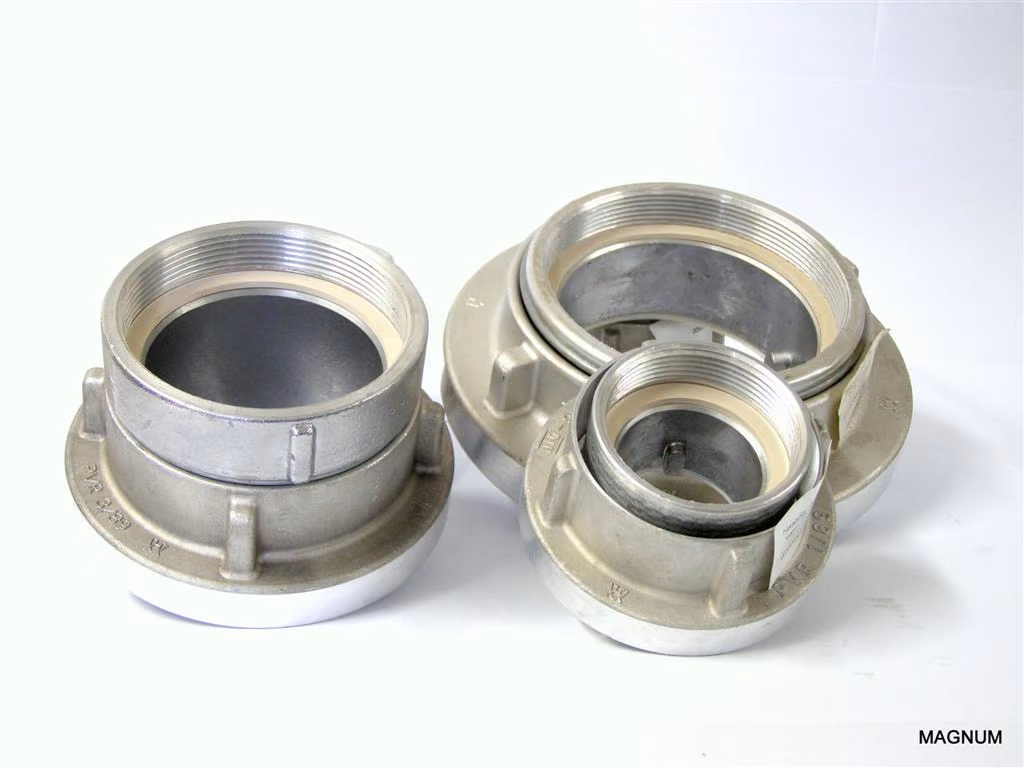

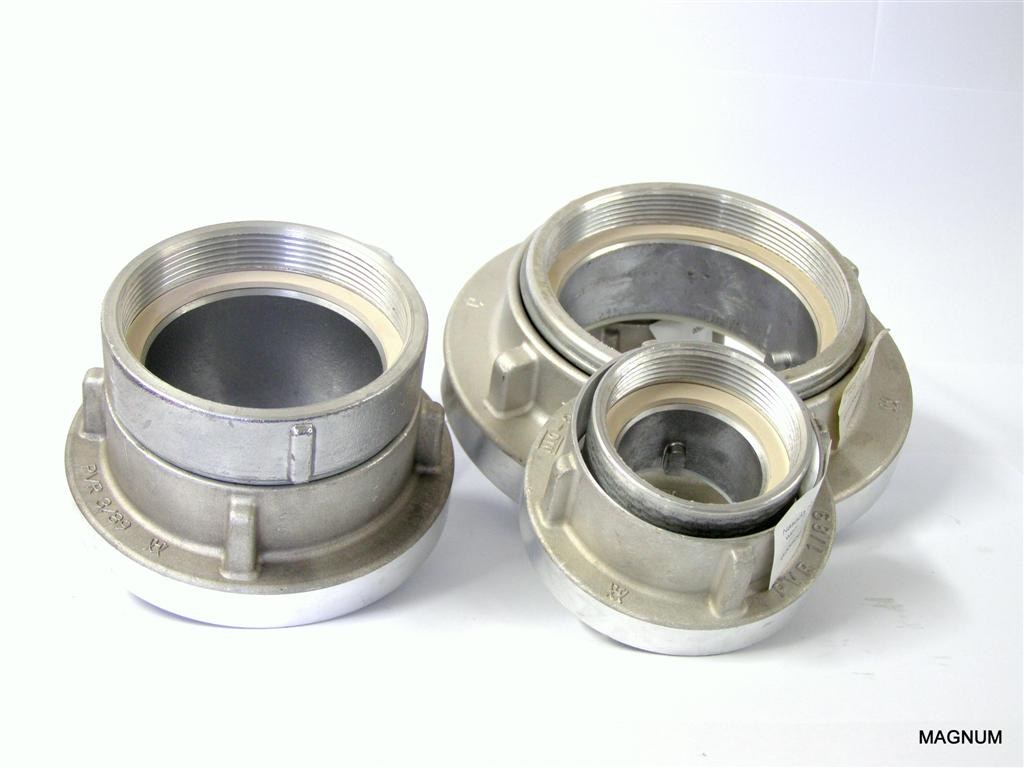

W naszej ofercie znajduje się komplet elementów systemu Storz dobranych pod realia floty silonaczep Spitzer: złącza (nasady) z gwintem wewnętrznym lub zewnętrznym, w wersji stałej i obrotowej, łączniki ssawne do montażu węża na opaskach GBS lub obejmach skorupowych, pokrywy (zaślepki) nasad, redukcje oraz pełen zakres uszczelek. Dzięki temu serwisant Spitzer SF/SK kompletuje całe połączenie z jednego źródła, bez ryzyka niedopasowania rozstawu kłów czy materiału uszczelki.
Podstawą oferty są elementy z polskiego aluminium — odlew AK 11 (AlSi 11) wg PN-91/M-51031 — sprawdzone w codziennej eksploatacji silonaczep przewożących granulaty PE/PP oraz inne materiały sypkie. Tam, gdzie wymagana jest wyższa odporność na korozję lub kontakt ze środkami spożywczymi, dobieramy wykonania z aluminium niemieckiego, mosiądzu lub stali nierdzewnej z odpowiednimi uszczelkami. Wszystkie pozycje są wymienne ze standardem Storz montowanym fabrycznie w silonaczepach Spitzer, dlatego nadają się zarówno do napraw bieżących, jak i renowacji starszych egzemplarzy SF/SK.
Charakterystyka i materiały
Złącza, pokrywy i redukcje — wykonania
| Element | Materiał podstawowy | Norma / odlew | Uszczelka |
|---|---|---|---|
| Złącza (nasady) | aluminium polskie | AK 11 (AlSi 11), PN-91/M-51031 | czarna NBR |
| Złącza — dostawa bezpośrednia | aluminium niemieckie | 14307, 14308, 14309 | biała NBR |
| Złącza — dostawa bezpośrednia | mosiądz | 14307, 14308, 1430, 86205 | biała NBR |
| Złącza — dostawa bezpośrednia | stal nierdzewna | 14307, 14308, 14309 | zielona Viton |
| Pokrywy (zaślepki) | aluminium polskie | AK 11 (AlSi 11), PN-91/M-51031 | czarna NBR |
| Pokrywy — dostawa bezpośrednia | aluminium niemieckie | 14310, 14311, 14312, 14313 | biała NBR |
| Redukcje | aluminium polskie | AK 11 (AlSi 11), PN-91/M-51031 | czarna NBR |
| Redukcje — dostawa bezpośrednia | aluminium niemieckie | 14341, 14342, 14343 | biała NBR / silikon |
Łączniki ssawne — metody montażu węża
| Metoda montażu | Norma | Uwagi |
|---|---|---|
| Opaski zaciskowe typu GBS | — | wszystkie materiały i rozmiary |
| Obejmy skorupowe | DIN 2817 | łączniki gładkie pod obejmy |
Łączniki ssawne dostępne także z aluminium niemieckiego (normy 14301, 14322, 14323) z białą uszczelką NBR, w wersji z króćcem na wąż wykonanym ze stali, oraz ze stali nierdzewnej w rozmiarze B(75) wg normy 14307 z zieloną uszczelką Viton.
Rozmiary i typy
Uszczelki Storz — zakres rozmiarów i materiałów
Uszczelnienia standardowe Storz do złącz, łączników, pokryw i redukcji we wszystkich rozmiarach: C(52), B(75), A(110) oraz duże 90, 100, D, 125, 150, 165, 205.
| Materiał uszczelki | Zastosowanie |
|---|---|
| guma biała NBR | uniwersalne, środki przemysłowe |
| silikon | wysoka odporność temperaturowa |
| Viton (zielone) | agresywne chemicznie, stal nierdzewna |
Dla złącz z gwintem wewnętrznym dostępne uszczelki w gumie białej NBR oraz teflonie (wzmocnione) we wszystkich rozmiarach i materiałach.
Akcesoria do systemu Storz
- króćce do łączników ssawnych — aluminium niemieckie, uszczelka biała NBR (normy 14301, 14321, 14322, 14323)
- króćce do łączników ssawnych — stal, uszczelka biała NBR, wszystkie rozmiary
- korony do łączników ssawnych — aluminium polskie lub niemieckie, wszystkie rozmiary
- pierścienie zabezpieczające do koron — stalowe
- łańcuszki do pokryw Storz — stal lub stal nierdzewna
Kompatybilność z silonaczepami Spitzer (SF/SK)
System Storz w naszej ofercie odpowiada standardowi montowanemu fabrycznie w silonaczepach aluminiowych Spitzer serii SF i SK (produkcja Elztal-Dallau). Rozstaw kłów oraz typy gwintów (wewnętrzny/zewnętrzny w calach) odwzorowują wykonania spotykane w tych pojazdach, dlatego złącza, pokrywy i redukcje montuje się bez przeróbek armatury.
Dla połączeń ssawnych z wężem transferowym dobieramy łącznik adekwatnie do średnicy węża i wybranej metody montażu (opaski GBS lub obejmy skorupowe DIN 2817). W silonaczepach Spitzer pracujących w torze pneumatycznym standardem jest wąż DN75, dla którego utrzymujemy stałą dostępność łączników i obejm 75x10.
Przy doborze materiału kierujemy się przewożonym ładunkiem: do granulatów PE/PP i typowych materiałów sypkich wystarcza aluminium AK 11 z uszczelką NBR, do zastosowań spożywczych lub chemicznych dobieramy mosiądz, stal nierdzewną i uszczelki Viton.
Najczęstsze problemy w silonaczepach Spitzer
W praktyce serwisowej najczęstszą przyczyną nieszczelności połączeń Storz w silonaczepach Spitzer jest zużyta lub stwardniała uszczelka — objawia się świstem powietrza i pyleniem na łączeniu podczas rozładunku. Wymiana uszczelki NBR/Viton na właściwy rozmiar (C, B, A lub większy) zazwyczaj przywraca szczelność.
Drugą typową usterką jest uszkodzenie lub starcie kłów nasady po wielokrotnym spinaniu i rozłączaniu, a także korozja galwaniczna na styku aluminium z elementami stalowymi. W łącznikach ssawnych pod opaski GBS zdarza się obluzowanie opaski lub jej korozja — wtedy wymieniamy komplet opaska + uszczelka. Elementy gładkie pod obejmy skorupowe wymagają kontroli stanu obejm i śrub montażowych.
Dostępność i dostawa
Standardowe złącza, pokrywy, redukcje i uszczelki Storz utrzymujemy na magazynie PHS Magnum w Choruli k. Opola. Wykonania specjalne (aluminium niemieckie, mosiądz, stal nierdzewna, uszczelki Viton i silikonowe) realizujemy z dostawy bezpośredniej — z dnia na dzień.
- Polska — wysyłka kurierska
- DACH — dostawa do Niemiec, Austrii i Czech
- Odbiór osobisty — magazyn Chorula k. Opola, 4 km od A4
Doradztwo techniczne i dobór rozmiaru Storz: serwis Spitzer, tel. +48 602 716 551. Pełny zakres usług serwisowych: magnumchorula.pl/serwis/.
