Uszczelnienia kuli w silonaczepach Spitzer SF/SK
Uszczelnienia kuli to element roboczy, który decyduje o szczelności zaworów kulowych w silonaczepach aluminiowych Spitzer serii SF i SK. To właśnie pierścienie i o-ringi przylegające do kuli zapewniają pewne odcięcie przepływu materiału lub powietrza oraz niski opór obrotu kuli. Ich zużycie jest najczęstszą i najłatwiejszą do usunięcia przyczyną nieszczelności zaworu — wymiana zestawu uszczelnień jest tańsza i szybsza niż wymiana całego zaworu.

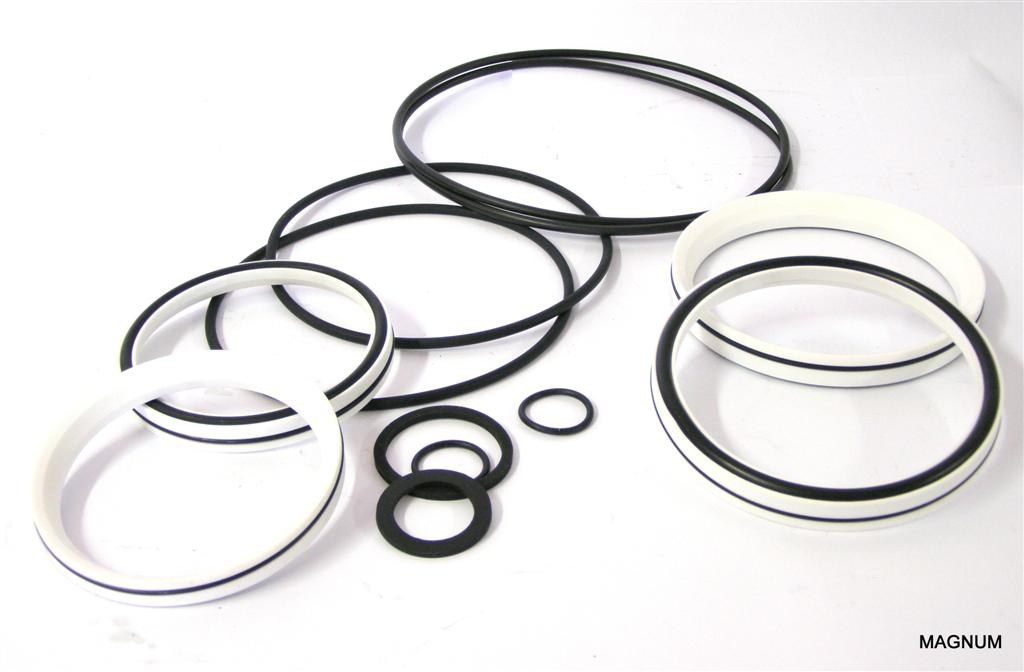

W ofercie posiadamy kompletne zestawy uszczelnień kuli składające się z 2 x pierścienia teflonowego oraz 2 x oringu NBR. Pierścienie teflonowe (PTFE) tworzą gniazdo i powierzchnię uszczelniającą kuli, a o-ringi NBR uszczelniają korpus zaworu. Zestawy dostępne są dla rozmiaru DN80 oraz DN100 — odpowiadających typowym zaworom kulowym do towaru (typ Prokosch / ZR) stosowanym w silonaczepach Spitzer.
Dzięki standaryzacji na dwa rozmiary i jednoznaczny skład zestawu kompletowanie części pod konkretny zawór jest proste i powtarzalne. Uszczelnienia kuli serwisuje się razem z zaworem do towaru i jego podmuchem, w ramach jednego węzła rozładunku, co pozwala utrzymać szczelność całego układu bez wymiany kosztownych komponentów.
Połączenie dwóch materiałów w zestawie nie jest przypadkowe. Pierścienie teflonowe (PTFE) tworzą gniazdo i gładką powierzchnię uszczelniającą, po której obraca się kula — zapewniają niski opór ruchu, odporność chemiczną i powtarzalne domykanie. O-ringi NBR uszczelniają natomiast styk z korpusem zaworu, eliminując przecieki na obwodzie. Taki układ — twarda, ślizgowa powierzchnia teflonu plus elastyczne uszczelnienie korpusu z NBR — jest typowy dla zaworów kulowych do towaru typu Prokosch (Typ 420) i siostrzanego ZR, w których uszczelka kuli wykonana jest z PTFE, a uszczelka korpusu z NBR.
Charakterystyka i materiały
| Element zestawu | Ilość | Materiał |
|---|---|---|
| Pierścień | 2 x | teflon (PTFE) |
| Oring | 2 x | NBR |
Zestaw uszczelnień kuli dostępny dla rozmiaru DN80 oraz DN100.
Rozmiary i typy
| Rozmiar DN (mm) | Skład zestawu |
|---|---|
| DN80 | 2x pierścień teflonowy + 2x oring NBR |
| DN100 | 2x pierścień teflonowy + 2x oring NBR |
Kompatybilność z silonaczepami Spitzer (SF/SK)
Zestawy uszczelnień kuli dobiera się do zaworów kulowych do towaru (typ Prokosch / ZR) w rozmiarze DN80 lub DN100, montowanych w silonaczepach Spitzer SF i SK. Skład zestawu (2x pierścień teflonowy + 2x oring NBR) odpowiada elementom roboczym tych zaworów, dzięki czemu wymiana przywraca pierwotną szczelność bez ingerencji w korpus.
W praktyce serwisowej uszczelnienia kuli warto mieć na stanie razem z zaworami do towaru i podmuchami — pozwala to obsłużyć cały węzeł rozładunku przy planowym przeglądzie. Dobór rozmiaru (DN80/DN100) wynika wprost z wielkości zaworu w danej naczepie.
Najczęstsze problemy w silonaczepach Spitzer
W praktyce serwisowej zużycie pierścieni teflonowych objawia się przeciekaniem zaworu kulowego w pozycji zamkniętej oraz wzrostem oporu obrotu kuli. Twardnienie lub uszkodzenie o-ringów NBR powoduje natomiast nieszczelność na styku z korpusem zaworu.
Oba objawy zazwyczaj usuwa wymiana kompletnego zestawu uszczelnień (2x pierścień teflonowy + 2x oring NBR) w odpowiednim rozmiarze DN80 lub DN100. Jeśli mimo wymiany uszczelnień zawór nadal przepuszcza, przyczyną może być zużycie samej kuli lub korpusu — wtedy serwis ocenia zasadność wymiany zaworu.
Przy intensywnej eksploatacji silonaczepy do materiałów ściernych zużycie uszczelnień kuli postępuje szybciej niż w zaworach do powietrza, ponieważ przez węzeł towaru przepływa abrazyjny granulat lub proszek. Z tego względu zestaw uszczelnień kuli warto traktować jako pozycję magazynową utrzymywaną razem z zaworami do towaru i podmuchami — jego dostępność skraca przestój przy planowym przeglądzie i pozwala odtworzyć szczelność węzła rozładunku na miejscu, bez oczekiwania na sprowadzenie części.
Dostępność i dostawa
Zestawy uszczelnień kuli (2x pierścień teflonowy + 2x oring NBR) w rozmiarach DN80 i DN100 utrzymujemy na magazynie PHS Magnum w Choruli k. Opola oraz realizujemy z dostawy bezpośredniej.
- Polska — wysyłka kurierska
- DACH — dostawa do Niemiec, Austrii i Czech
- Odbiór osobisty — magazyn Chorula k. Opola, 4 km od A4
Dobór zestawu pod konkretny zawór: serwis Spitzer, tel. +48 602 716 551. Pełny zakres usług: magnumchorula.pl/serwis/.
