Węże pneumatyczne w silonaczepach Spitzer SF/SK
Tor pneumatyczny silonaczepy aluminiowej Spitzer serii SF i SK opiera się na sprężonym powietrzu, które upłynnia i transportuje materiał sypki od zbiornika do punktu zrzutu. Sprawne węże — kompresorowy, transferowy i pomocnicze przewody przemysłowe — decydują o tym, czy rozładunek przebiega bez strat ciśnienia, pylenia i przerw. W codziennej eksploatacji, gdzie przez stanowisko przechodzi do 200 ton dziennie, dobór właściwego węża pod konkretny ładunek przekłada się wprost na tempo i czystość rozładunku.
W ofercie posiadamy kilkanaście popularnych rodzajów węży przemysłowych dobranych pod silonaczepy Spitzer: węże do transportu pneumatycznego materiałów ściernych (cement, piasek, żwir, kreda, proszki przemysłowe) w wersji lekkiej i wzmocnionej, wąż spożywczy FDA do granulatów i produktów sypkich dopuszczonych do kontaktu z żywnością, temperaturowy wąż kompresorowy CONTI ze spiralą oraz uniwersalne węże przemysłowe DN50 i DN60 do wody, powietrza i lekkich materiałów ściernych.
Standardem w silonaczepach Spitzer jest średnica DN75, dlatego ją utrzymujemy jako pozycję magazynową; większość typów dostępna jest również w DN100 (średnica wewnętrzna 102 mm). Węże do transportu pneumatycznego są antystatyczne — w warstwie wewnętrznej prowadzą miedzianą linkę odprowadzającą ładunki elektrostatyczne, co ma znaczenie przy granulatach tworzyw i proszkach. Wybór konkretnej warstwy wewnętrznej (SBR/NR, EPM/EPDM, guma zgodna z FDA) podporządkowany jest medium oraz wymaganiom temperaturowym i ciśnieniowym danej naczepy.
Charakterystyka i materiały

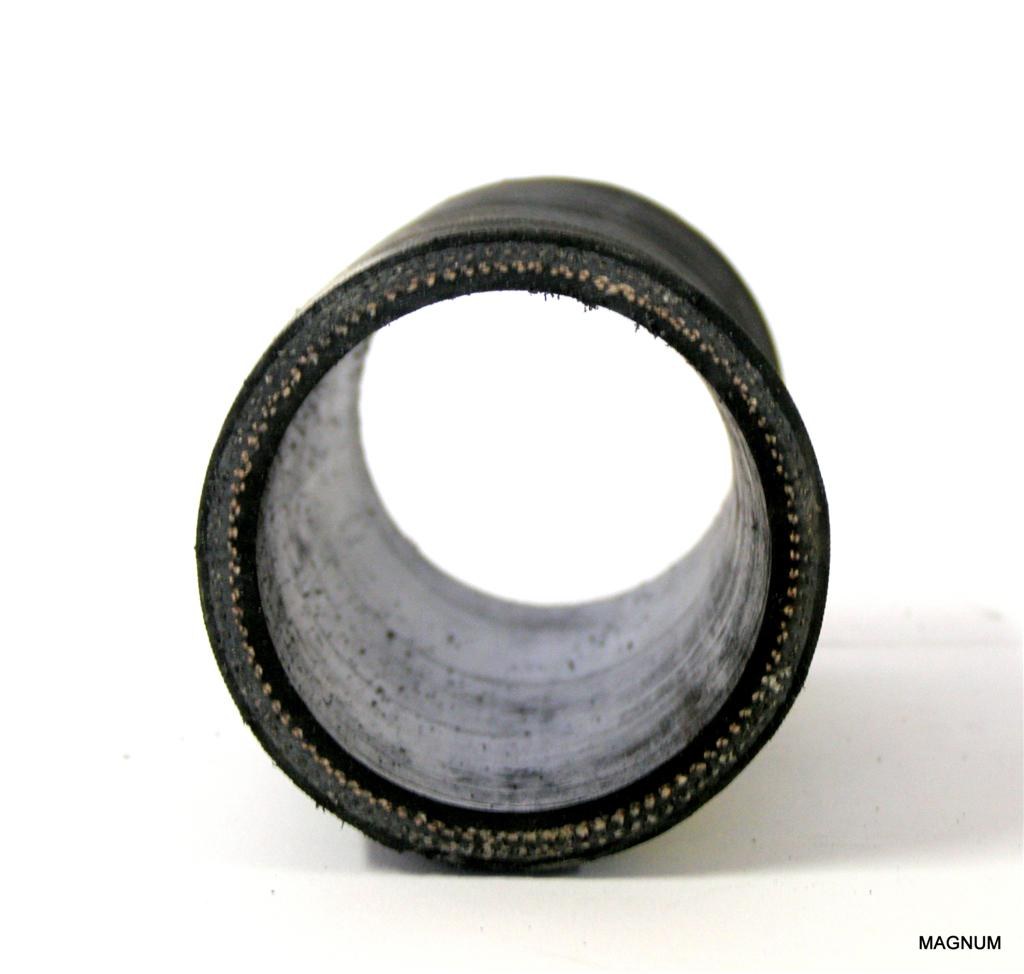

Węże do transportu pneumatycznego materiałów ściernych (środek czarny)
| Parametr | Wersja lekka DN75 | Wersja wzmocniona DN75 |
|---|---|---|
| Warstwa wewnętrzna | guma SBR, NR, antystatyczna (linka miedziana) | guma BR, NR, antystatyczna (linka miedziana) |
| Warstwa zewnętrzna | guma syntetyczna, oplot tekstylny | guma syntetyczna, oplot tekstylny |
| Grubość ścianki | 9 mm | 11 mm |
| Zakres temperatur | -40°C do 80°C | -30°C do 80°C |
| Ciśnienie robocze | maks. 6 lub 8 bar (zależnie od wersji) | 12 bar |
| Norma | — | DIN 53516 |
| Dodatkowe rozmiary | DN100 (102 mm) | DN100 (102 mm) |
Wąż spożywczy FDA i wąż kompresorowy CONTI
| Parametr | Wąż spożywczy FDA DN75 | Wąż kompresorowy CONTI DN75 |
|---|---|---|
| Warstwa wewnętrzna | guma NR/BR antystatyczna, zgodna z FDA | guma EPM/EPDM (biała, uniwersalna) |
| Warstwa zewnętrzna | guma SBR, oplot tekstylny | guma EPM/EPDM, warstwa tekstylna, spirala stalowa |
| Grubość ścianki | 8 mm | 8 mm |
| Zakres temperatur | -30°C do 70°C | -40°C do 180°C |
| Ciśnienie robocze | 5 bar | wąż wysokociśnieniowy — dobór wg egzemplarza |
| Norma | FDA | — |
| Dodatkowe rozmiary | DN100 (102 mm) | DN50 (51 mm), DN60 (60 mm) |
Węże przemysłowe uniwersalne
| Parametr | DN50 czarny | DN50 biały | DN60 czarny |
|---|---|---|---|
| Warstwa wewnętrzna | guma EPDM/SBR | guma EPDM | guma EPDM/SBR |
| Warstwa zewnętrzna | guma SBR | oplot tekstylny | guma SBR |
| Grubość ścianki | 6,5 mm | 8 mm | 6,5 mm |
| Zakres temperatur | -30°C do 80°C | -30°C do 120°C | -30°C do 80°C |
| Ciśnienie robocze | 12 bar | 6 bar | 12 bar |
| Norma | — | DIN EN ISO 1307 | — |
Rozmiary i typy
Z dostawy bezpośredniej (z dnia na dzień) posiadamy kilkanaście rodzajów węży użytkowych we wszystkich popularnych rozmiarach DN25–DN110, m.in.:
- węże do gorącego powietrza Goodyear (DN50–DN75) ze spiralą lub bez
- węże kompresorowe ze stali nierdzewnej 1.4571 z gwintami zewnętrznymi 3" (plecionka nierdzewna, norma DIN 2999); DN80, ścianka 10 mm, zakres -269°C do 600°C, ciśnienie robocze 25 bar, antystatyczne; długości 1,8 m oraz 2,8 m
- węże do sprężonego powietrza
- węże do wody
- węże strażackie
Kompatybilność z silonaczepami Spitzer (SF/SK)
Standardową średnicą toru pneumatycznego w silonaczepach Spitzer SF i SK jest DN75 — w tym wymiarze utrzymujemy stałą dostępność węża do materiałów ściernych (lekkiego i wzmocnionego), spożywczego FDA oraz kompresorowego CONTI. Tam, gdzie konfiguracja naczepy lub instalacja klienta wymaga większego przekroju, większość typów oferujemy w DN100 (102 mm).
Węże zakańczamy łącznikami ssawnymi systemu Storz mocowanymi opaskami GBS lub obejmami skorupowymi (DIN 2817) — dobór końcówki dopasowujemy do średnicy węża i armatury w konkretnej silonaczepie Spitzer. Wąż kompresorowy CONTI ze spiralą, ze względu na uniwersalną gumę EPM/EPDM i szeroki zakres temperatur, sprawdza się jako połączenie sprężarki z naczepą zarówno przy ładunkach przemysłowych, jak i spożywczych.
Najczęstsze problemy w silonaczepach Spitzer
W praktyce serwisowej węże transferowe do materiałów ściernych zużywają się najszybciej od wewnątrz — abrazyjny cement i piasek wycierają warstwę wewnętrzną, co prowadzi do spadku ciśnienia i ryzyka przedmuchu. Objawem jest wydłużony rozładunek i widoczne pylenie. Tu pomaga przejście z wersji lekkiej na wzmocnioną (ścianka 11 mm, 12 bar).
Drugą typową usterką jest pękanie lub stwardnienie węża na zgięciach przy pracy w niskich temperaturach poza deklarowanym zakresem oraz uszkodzenie warstwy zewnętrznej i oplotu tekstylnego od tarcia o elementy nadwozia. W wężu kompresorowym ze spiralą zdarza się zmęczenie zwojów spirali. Antystatyczna linka miedziana powinna mieć zachowaną ciągłość — jej przerwanie znosi właściwości antystatyczne węża.
Dostępność i dostawa
Węże DN75 (materiały ścierne lekki i wzmocniony, spożywczy FDA, kompresorowy CONTI) oraz uniwersalne DN50/DN60 utrzymujemy na magazynie PHS Magnum w Choruli k. Opola. Pozostałe rozmiary i typy w zakresie DN25–DN110 realizujemy z dostawy bezpośredniej — z dnia na dzień.
- Polska — wysyłka kurierska
- DACH — dostawa do Niemiec, Austrii i Czech
- Odbiór osobisty — magazyn Chorula k. Opola, 4 km od A4
Dobór węża pod konkretny ładunek i naczepę: serwis Spitzer, tel. +48 602 716 551. Pełny zakres usług: magnumchorula.pl/serwis/.
