Wstęp
W silonaczepie Spitzer serii SF i SK wziernik to okienko kontrolne osadzone w ścianie zbiornika — pozwala wzrokowo sprawdzić zawartość silosa, poziom i stan ładunku oraz potwierdzić, że zbiornik został opróżniony po rozładunku, bez konieczności otwierania włazów. To prosty, ale ważny element wyposażenia: daje operatorowi bezpośredni podgląd wnętrza w trakcie pracy naczepy, gdy zbiornik pozostaje pod ciśnieniem roboczym.
Sercem wziernika jest szkiełko — przezroczysty element, który musi wytrzymać kontakt z przesuwającym się granulatem PE/PP lub materiałem sypkim, obciążenia ciśnieniowe i termiczne, a przy tym pozostać czyste i przejrzyste. Z czasem szkiełko matowieje, rysuje się od ścierania ładunkiem lub pęka, przez co kontrola wzrokowa przestaje być możliwa. W takiej sytuacji nie trzeba wymieniać całego wziernika — szkiełko jest dostępne jako osobna część zamienna. PHS Magnum prowadzi w Choruli k. Opola magazyn wzierników oraz części zamiennych do nich: szkiełek borosilikatowych i sitek stożkowych, dzięki czemu naprawę można przeprowadzić bez czekania na dostawę z zagranicy.
Charakterystyka i materiały

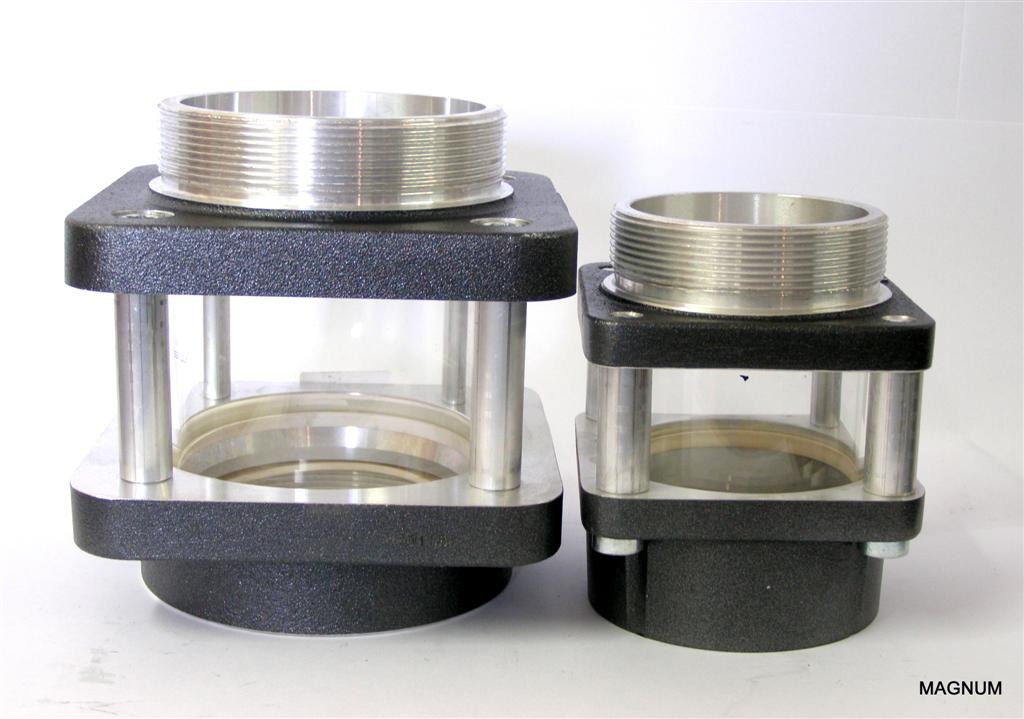

Oferujemy aluminiowe wzierniki konstrukcji klasycznej gwint-gwint (3 cale) ze szkiełkiem borosilikatowym oraz wzierniki gwint-flansza. Dodatkowo, jako części zamienne, prowadzimy same szkiełka oraz sitka stożkowe.
| Element | Materiał | Uwagi |
|---|---|---|
| Wziernik gwint-gwint | Aluminium, szkiełko borosilikatowe | Konstrukcja klasyczna, 3 cale |
| Wziernik gwint-flansza | Aluminium, szkiełko borosilikatowe | Połączenie kołnierzowe |
| Szkiełko (część zamienna) | Szkło borosilikatowe | DN80 (3 cale) lub DN100 (4 cale) |
| Sitko stożkowe (część zamienna) | Stal nierdzewna | DN80 lub DN100 |
Korpus wziernika klasycznego wykonany jest z aluminium — lekkiego i odpornego na korozję materiału powszechnie stosowanego w osprzęcie silonaczep. Samo szkiełko to szkło borosilikatowe, które łączy przejrzystość z odpornością na zarysowania i obciążenia termiczne, co jest istotne przy kontakcie ze ściernym ładunkiem. Sitka stożkowe, pełniące funkcję części zamiennej, wykonujemy ze stali nierdzewnej.
Rozmiary i typy
Asortyment wzierników i ich części zamiennych obejmuje dwa typy konstrukcji oraz dwa rozmiary szkiełek i sitek. To jedyna z kategorii dekli i osprzętu kontrolnego, dla której źródło podaje konkretne rozmiary liczbowe.
| Element | Rozmiar | Typ / materiał |
|---|---|---|
| Wziernik klasyczny | 3 cale | gwint-gwint, aluminium + szkiełko borosilikatowe |
| Wziernik | — | gwint-flansza |
| Szkiełko borosilikatowe | DN80 (3 cale) | część zamienna |
| Szkiełko borosilikatowe | DN100 (4 cale) | część zamienna |
| Sitko stożkowe nierdzewne | DN80 | część zamienna |
| Sitko stożkowe nierdzewne | DN100 | część zamienna |
Wzierniki dostępne są w dwóch wariantach połączenia: klasycznym gwint-gwint w rozmiarze 3 cale oraz gwint-flansza. Szkiełka borosilikatowe oferujemy w dwóch rozmiarach — DN80, odpowiadającym 3 calom, oraz DN100, odpowiadającym 4 calom. W tych samych rozmiarach DN80 i DN100 dostępne są sitka stożkowe ze stali nierdzewnej. Dzięki temu, jeśli zużyciu uległo tylko szkiełko lub sitko, można wymienić sam ten element zamiast całego wziernika.
Kompatybilność z silonaczepami Spitzer (SF/SK)
Wzierniki i ich części zamienne dobieramy do kontroli zawartości zbiornika silonaczep, w tym serii Spitzer SF i SK. Wziernik osadzony w ścianie zbiornika daje operatorowi podgląd wnętrza w trakcie pracy naczepy, a klasyczna konstrukcja gwint-gwint w rozmiarze 3 cale to rozwiązanie typowe dla tego rodzaju osprzętu.
Ponieważ PHS Magnum serwisuje silonaczepy Spitzer oraz pokrewne konstrukcje, dobór wziernika lub części zamiennej prowadzimy z uwzględnieniem rzeczywistego osadzenia w zbiorniku. Przy zamówieniu kluczowe jest podanie typu połączenia (gwint-gwint 3 cale lub gwint-flansza) oraz — dla części zamiennych — rozmiaru DN80 lub DN100, bo to one przesądzają o dopasowaniu szkiełka i sitka.
Najczęstsze problemy
W codziennej praktyce serwisowej wziernik i jego szkiełko to elementy zużywalne, narażone na stały kontakt z przesuwającym się ładunkiem oraz na obciążenia ciśnieniowe. Do typowych objawów wskazujących na wymianę należą:
- Zmatowienie i porysowanie szkiełka — ścierny ładunek z czasem matowi powierzchnię, aż kontrola wzrokowa staje się niemożliwa.
- Pęknięcie szkiełka — narusza szczelność i wyklucza dalszą pracę pod ciśnieniem; wymaga natychmiastowej wymiany szkiełka.
- Zużycie lub zatkanie sitka stożkowego — ogranicza prawidłowy przepływ i wymaga wymiany sitka.
- Uszkodzenie gwintu lub kołnierza wziernika — utrudnia szczelny montaż w ścianie zbiornika.
W większości tych przypadków nie trzeba wymieniać całego wziernika — wystarczy wymienić szkiełko borosilikatowe (DN80 lub DN100) albo sitko stożkowe ze stali nierdzewnej w odpowiednim rozmiarze. Przy montażu warto skontrolować szczelność połączenia, zwłaszcza w wariancie gwint-flansza.
Dostępność i dostawa
Aluminiowe wzierniki konstrukcji klasycznej gwint-gwint (3 cale) ze szkiełkiem borosilikatowym oraz wzierniki gwint-flansza utrzymujemy w magazynie w Choruli k. Opola. Tam też mamy części zamienne: szkiełka borosilikatowe DN80 (3 cale) i DN100 (4 cale) oraz sitka stożkowe ze stali nierdzewnej DN80 i DN100. Wysyłkę realizujemy kurierem na terenie całej Polski oraz do krajów DACH (Niemcy, Austria, Szwajcaria).
Aby dobrać właściwy wziernik lub część zamienną, podaj typ połączenia (gwint-gwint 3 cale lub gwint-flansza) oraz rozmiar (DN80 lub DN100). Po szczegóły i indywidualną wycenę zapytaj o wycenę .
Powiązane kategorie
- Uszczelki międzykołnierzowe — uszczelki flanszowe DN80–DN200, pasujące do połączeń wzierników gwint-flansza.
- Manometry glicerynowe — manometry w obudowie ze stali nierdzewnej do kontroli ciśnienia roboczego.
- Uszczelki dekli zasypowych — uszczelki górnych włazów napełniania silonaczep Spitzer, Feldbinder i Kässbohrer.
- Części Spitzer SF i SK — przegląd części eksploatacyjnych i konstrukcyjnych serii SF i SK.
- Wszystkie części zamienne — pełen katalog części do silonaczep w magazynie PHS Magnum.
- Serwis silonaczep PHS Magnum — renowacje, naprawy i obsługa silonaczep specjalistycznych.
- pasternak.me — portal ekspercki o serwisie naczep, przeładunku i transporcie materiałów sypkich.
Zobacz też: Ta kategoria w katalogu całej sieci PHS Magnum (wszystkie marki) →
Autor: Aleksy Pasternak — Managing Partner PHS Magnum, 20 lat w branży, auditor wewnętrzny ISO 9001:2015 (DEKRA).
