Zawory bezpieczeństwa w silonaczepach Spitzer SF/SK
Zawory bezpieczeństwa to element ochronny instalacji ciśnieniowej silonaczepy aluminiowej Spitzer serii SF i SK. Ich zadaniem jest upuszczenie nadmiaru ciśnienia, gdy w silosie lub w układzie sprężonego powietrza zostanie przekroczona dopuszczalna wartość robocza. Przy rozładunku pneumatycznym, w którym powietrze upłynnia i transportuje materiał sypki, prawidłowo dobrana i sprawna nastawa zaworu bezpieczeństwa chroni zbiornik, armaturę oraz operatora.

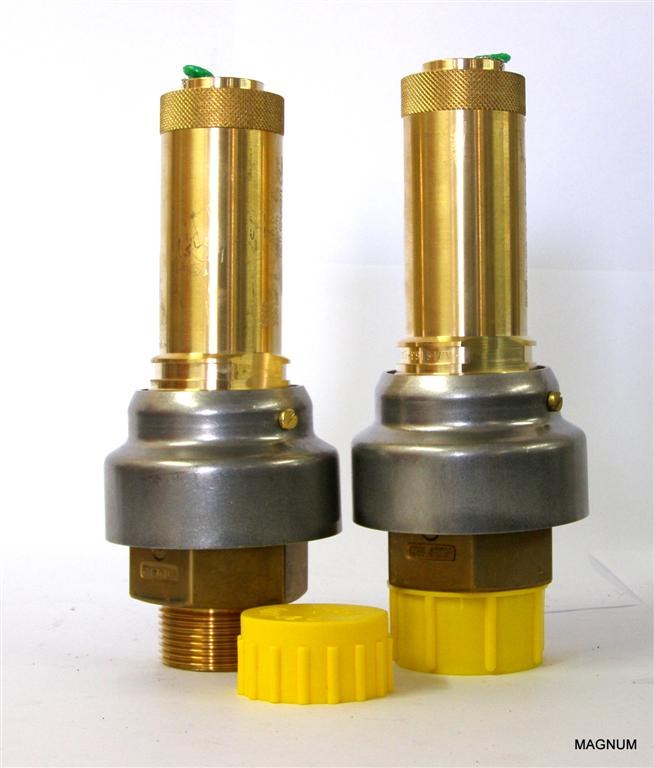

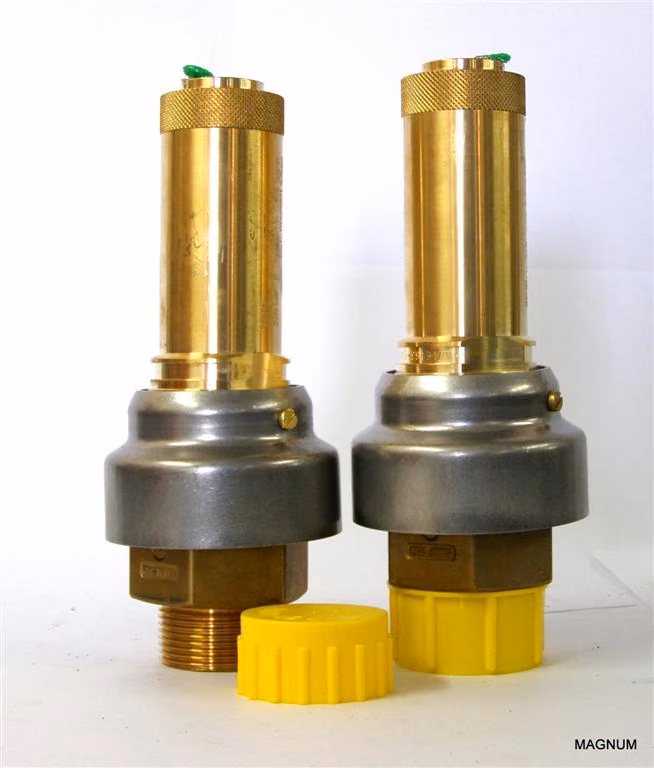

W ofercie posiadamy zawory bezpieczeństwa produkcji Herose, przeznaczone do stosowania w kompresorach i sprężarkach, w wykonaniu bez kołnierza osłonowego. Korpus wykonany jest z mosiądzu, uszczelnienie z Vitonu, a każdy zawór dostarczamy ze świadectwem kontroli jakości oraz dokumentacją techniczną i certyfikatem. Dostępne są dwa warianty temperaturowe: do 200°C oraz do 150°C (z certyfikatem F/K/S).
Dobór zaworu — gwint (w calach) i nastawa ciśnienia (w barach) — podporządkowany jest parametrom instalacji konkretnej silonaczepy Spitzer. Ze względu na funkcję bezpieczeństwa zalecamy każdorazowe ustalanie nastawy na podstawie dokumentacji pojazdu. Zawór bezpieczeństwa to element, którego nie należy obchodzić ani blokować — jego sprawność weryfikuje się w ramach przeglądów okresowych.
Charakterystyka i materiały
Wariant 200°C
| Parametr | Wartość |
|---|---|
| Producent | Herose |
| Zastosowanie | kompresory / sprężarki, bez kołnierza osłonowego |
| Materiał korpusu | mosiądz |
| Uszczelnienie | Viton |
| Maks. temperatura pracy | 200°C |
| Dokumentacja | świadectwo kontroli jakości, dokumentacja techniczna i certyfikat |
Wariant 150°C
| Parametr | Wartość |
|---|---|
| Producent | Herose |
| Zastosowanie | kompresory / sprężarki, bez kołnierza osłonowego |
| Materiał korpusu | mosiądz |
| Uszczelnienie | Viton |
| Maks. temperatura pracy | 150°C |
| Dokumentacja | świadectwo kontroli jakości, dokumentacja techniczna i certyfikat, F/K/S |
Rozmiary i typy
Oba warianty dobiera się według dwóch parametrów: gwintu (w calach) oraz nastawy ciśnienia (w barach). W ofercie dostępne są następujące typy:
Wariant 200°C — dostępne typy (gwint / nastawa):
| Gwint (cale) | Nastawa ciśnienia (bar) |
|---|---|
| 1 1/4 | 2 |
| 1 1/4 | 2,3 |
| 1 1/4 | 2,5 |
| 1 1/2 | 2 |
| 1 1/2 | 2,3 |
| 1 1/2 | 2,5 |
| 1 1/2 | 2,6 |
Wariant 150°C — dostępne typy (gwint / nastawa):
| Gwint (cale) | Nastawa ciśnienia (bar) |
|---|---|
| 1 | 2 |
| 1 | 2,3 |
| 1 1/4 | 1,2 |
| 1 1/4 | 2 |
| 1 1/4 | 2,3 |
| 1 1/4 | 2,5 |
| 1 1/4 | 2,6 |
| 1 1/2 | 1 |
| 1 1/2 | 1,2 |
| 1 1/2 | 1,5 |
| 1 1/2 | 2 |
| 1 1/2 | 2,3 |
| 1 1/2 | 2,5 |
| 1 1/2 | 2,8 |
Konkretną nastawę dla danej silonaczepy Spitzer dobieramy z powyższego typoszeregu na podstawie dokumentacji instalacji — nastawa zaworu bezpieczeństwa musi odpowiadać ciśnieniu roboczemu układu.
Kompatybilność z silonaczepami Spitzer (SF/SK)
Zawory bezpieczeństwa Herose w naszej ofercie montuje się na silosie oraz na kompresorze/sprężarce instalacji pneumatycznej silonaczepy Spitzer SF i SK. Wykonanie bez kołnierza osłonowego odpowiada typowym przyłączom gwintowanym. Wybór wariantu temperaturowego (200°C lub 150°C) oraz nastawy ciśnienia dobiera się do warunków pracy danej naczepy i wymagań jej dokumentacji.
Ze względu na rolę ochronną, nastawę zaworu należy dobierać precyzyjnie pod ciśnienie robocze układu — zawór ma zadziałać dopiero przy przekroczeniu wartości dopuszczalnej, a nie zaniżać ciśnienia roboczego rozładunku. Dlatego dobór prowadzimy w oparciu o dokumentację konkretnego pojazdu.
Najczęstsze problemy w silonaczepach Spitzer
W praktyce serwisowej typowym problemem jest rozszczelnienie zaworu bezpieczeństwa — stwardniałe lub zanieczyszczone uszczelnienie Viton powoduje stały, niewielki upust powietrza i spadek ciśnienia w układzie. Drugą sytuacją jest zaklejenie lub zatarcie grzybka osadem materiału sypkiego, przez co zawór nie otwiera się przy właściwym ciśnieniu — to stan niebezpieczny, wymagający natychmiastowej wymiany.
Zawory bezpieczeństwa nie powinny być regulowane samodzielnie ani plombowane ponad fabryczną nastawę. Przy każdym przeglądzie okresowym weryfikuje się ich szczelność i działanie; w razie wątpliwości wymienia się zawór na nowy ze świadectwem kontroli jakości, dobrany na właściwą nastawę.
Dostępność i dostawa
Zawory bezpieczeństwa Herose (warianty 200°C i 150°C) realizujemy z magazynu PHS Magnum w Choruli k. Opola oraz z dostawy bezpośredniej dla mniej typowych nastaw i gwintów.
- Polska — wysyłka kurierska
- DACH — dostawa do Niemiec, Austrii i Czech
- Odbiór osobisty — magazyn Chorula k. Opola, 4 km od A4
Dobór nastawy i gwintu pod instalację: serwis Spitzer, tel. +48 602 716 551. Pełny zakres usług: magnumchorula.pl/serwis/.
