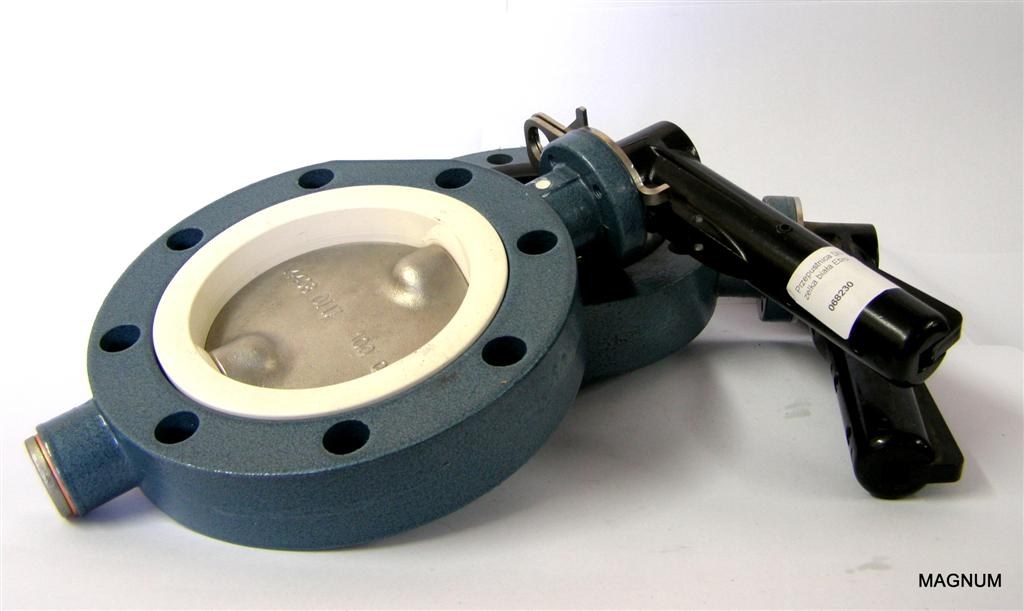

Zawory klapowe Ebro w silonaczepach Spitzer SF/SK
Zawory klapowe (motylkowe) Ebro to elementy odcinające na drodze materiału sypkiego w silonaczepach aluminiowych Spitzer serii SF i SK. Klapa obracająca się w korpusie pozwala szybko odciąć lub otworzyć przepływ, a dobór uszczelnienia decyduje o przeznaczeniu zaworu — do materiałów przemysłowych lub spożywczych. To popularna armatura w instalacjach rozładunkowych naczep do materiałów sypkich, dobrze sprawdzona w codziennej eksploatacji.
W ofercie posiadamy zawory klapowe Ebro w dwóch wersjach uszczelnienia. Wersja z uszczelnieniem czarnym (Perbunan) ma korpus aluminiowy, klapę ze stali C35 i oś ze stali nierdzewnej — przeznaczona jest do transportu cementu, wapna, piasku, żwiru i środków niespożywczych. Wersja z uszczelnieniem białym (Perbunan) ma korpus aluminiowy oraz klapę i oś ze stali nierdzewnej V4A — przeznaczona do granulatów PCV i środków spożywczych. Obie pracują na ciśnienie robocze 4 bary.
Zawory dostępne są w wielu rodzajach konstrukcji korpusu, a standardowe wykończenia (DN80, DN100, DN150, DN200) mamy od ręki. Oprócz kompletnych zaworów oferujemy także same uszczelnienia Perbunan (białe i czarne) do każdego rozmiaru — co pozwala odtworzyć szczelność zaworu Ebro bez wymiany całego elementu.
Charakterystyka i materiały
| Parametr | Wersja czarna (Perbunan) | Wersja biała (Perbunan) |
|---|---|---|
| Przeznaczenie | cement, wapno, piasek, żwir, środki niespożywcze | granulaty PCV, środki spożywcze |
| Korpus | aluminium | aluminium |
| Materiał klapy | stal, C35 | stal nierdzewna V4A |
| Oś zaworu | stal nierdzewna | stal nierdzewna V4A |
| Uszczelnienie | Perbunan, czarne | Perbunan, białe |
| Ciśnienie robocze | 4 bary | 4 bary |
Uszczelnienia do zaworów Ebro
Uszczelnienia Perbunan (białe, czarne) dostępne jako część zamienna do każdego rozmiaru zaworów klapowych Ebro.
Rozmiary i typy
| Rozmiar DN (mm) | Dostępność |
|---|---|
| DN80 | standardowe wykończenie, od ręki |
| DN100 | standardowe wykończenie, od ręki |
| DN150 | standardowe wykończenie, od ręki |
| DN200 | standardowe wykończenie, od ręki |
Zawory dostępne w wielu rodzajach konstrukcji korpusu.
Kompatybilność z silonaczepami Spitzer (SF/SK)
Zawory klapowe Ebro dobiera się do średnicy przyłącza (DN80–DN200) oraz przeznaczenia w instalacji rozładunkowej silonaczep Spitzer SF i SK. Wybór wersji uszczelnienia jest kluczowy: czarny Perbunan ze stalową klapą C35 do materiałów przemysłowych (cement, wapno, piasek, żwir), biały Perbunan z klapą i osią ze stali nierdzewnej V4A do granulatów PCV i środków spożywczych.
Dostępność wielu konstrukcji korpusu pozwala dopasować zawór do konkretnej zabudowy w naczepie. Standardowe rozmiary DN80, DN100, DN150 i DN200 pokrywają typowe potrzeby armatury rozładunkowej silonaczep Spitzer.
Najczęstsze problemy w silonaczepach Spitzer
W praktyce serwisowej najczęstszą usterką zaworu klapowego jest zużycie uszczelnienia Perbunan — klapa przestaje domykać się szczelnie i zawór przepuszcza materiał. Wymiana samego uszczelnienia (białego lub czarnego) w odpowiednim rozmiarze zazwyczaj przywraca szczelność bez wymiany całego zaworu.
Drugą typową sytuacją jest zacięcie klapy lub osi spowodowane osadem ścierającego materiału, a w wersji z klapą stalową C35 — korozja przy braku konserwacji. W zastosowaniach spożywczych i z granulatami PCV stosuje się wersję ze stali nierdzewnej V4A, odporniejszą na te zjawiska. Ciśnienie robocze nie powinno przekraczać 4 barów.
Dobór i aspekty serwisowe w silonaczepach Spitzer SF/SK
W silonaczepach aluminiowych Spitzer serii SF i SK zawory klapowe Ebro pracują w torze materiałowym tuż przy wylotach komór i kolanach orurowania rozładunkowego — to punkty najbardziej narażone na strugę materiału sypkiego. Klapa obracająca się w świetle przepływu jest tu elementem stale omywanym ładunkiem, więc tempo zużycia uszczelnienia Perbunan zależy w serii SF/SK przede wszystkim od charakteru przewożonego towaru i częstości cykli rozładunku. Przy doborze do konkretnej naczepy Spitzer zaczynamy więc od pytania, co realnie wozi pojazd, bo to ono przesądza o wyborze wersji czarnej albo białej, zanim jeszcze zejdziemy do średnicy DN.
W praktyce serwisowej Spitzer SF/SK najwięcej zgłoszeń dotyczy zaworów na trasach z częstą zmianą ładunku, gdzie uszczelnienie nie nadąża się regenerować między kursami. Tam stawiamy na profilaktyczną wymianę samego uszczelnienia w rytmie przeglądów, traktując je jak element eksploatacyjny, a nie awaryjny — zwłaszcza że dostępność pojedynczych uszczelnień Perbunan pozwala odtworzyć szczelność bez demontażu całego zaworu z orurowania. Przy zabudowie w ramie SF/SK zwracamy też uwagę na swobodę ruchu dźwigni klapy: ciasne sąsiedztwo innych elementów potrafi ograniczać pełne otwarcie, co przy materiałach skłonnych do zawieszania się bywa źródłem pozornych „usterek" przepływu.
Dostępność i dostawa
Zawory klapowe Ebro w standardowych rozmiarach DN80, DN100, DN150 i DN200 (wersje czarna i biała) mamy od ręki na magazynie PHS Magnum w Choruli k. Opola. Uszczelnienia Perbunan oraz mniej typowe konstrukcje realizujemy z dostawy bezpośredniej.
- Polska — wysyłka kurierska
- DACH — dostawa do Niemiec, Austrii i Czech
- Odbiór osobisty — magazyn Chorula k. Opola, 4 km od A4
Dobór wersji i rozmiaru zaworu Ebro: serwis Spitzer, tel. +48 602 716 551. Pełny zakres usług: magnumchorula.pl/serwis/.
