Zawory kulowe segmentowe typ ZR w silonaczepach Spitzer SF/SK

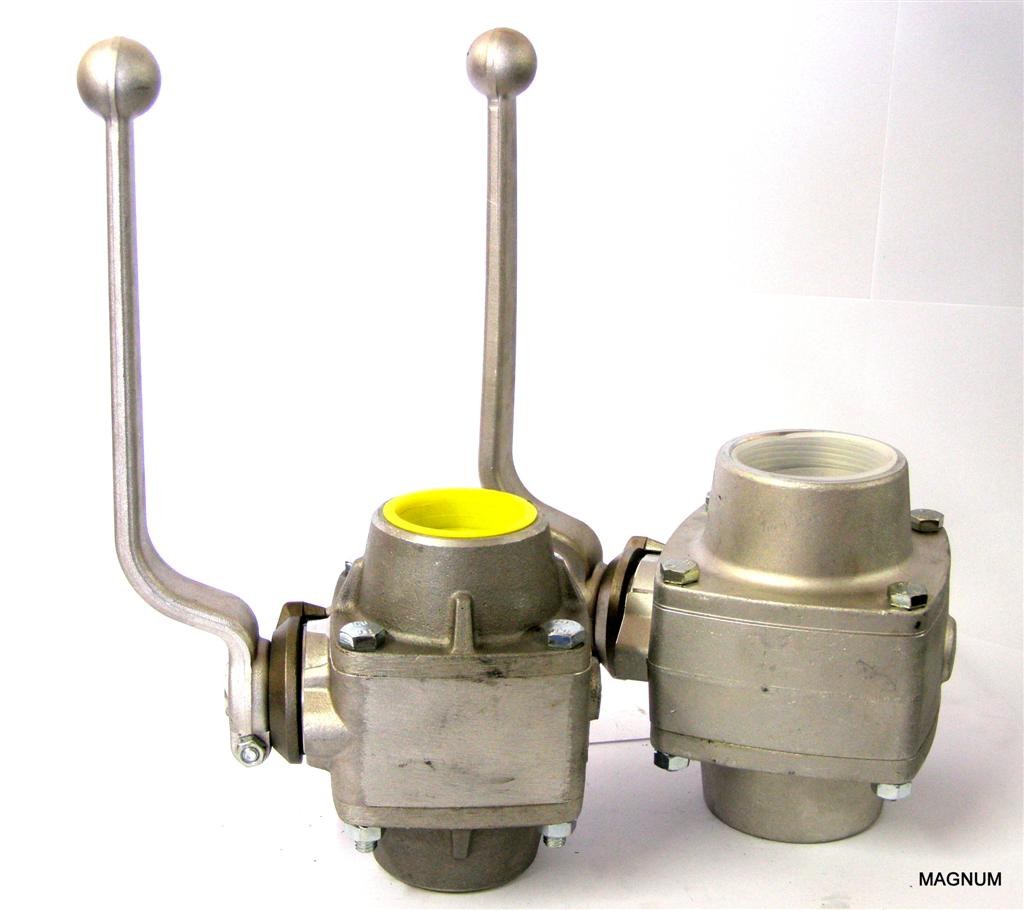

Zawory kulowe o konstrukcji segmentowej, oznaczane jako Typ Spitzer ZR (Typ 500), to charakterystyczny element instalacji powietrznej silonaczep aluminiowych Spitzer serii SF i SK. Sterują przepływem sprężonego powietrza w torze pneumatycznym, a ich aluminiowy korpus i rączka są dopasowane do realiów eksploatacji naczep do materiałów sypkich. Konstrukcja segmentowa oraz ciśnienie robocze 16 bar czynią je elementem dobrze sprawdzonym w tej klasie pojazdów.
W ofercie posiadamy zawory typu ZR (Typ 500) z korpusem i rączką z aluminium, na ciśnienie robocze 16 bar i zakres temperatur od -25°C do 90°C. Standardowo dostępne są w rozmiarach 1 1/2 cala oraz 2 cale, z uszczelnieniami teflonowymi oraz NBR. Z dostawy bezpośredniej oferujemy także inne rozmiary (np. 2 1/2 cala), uszczelnienia Viton oraz kulę w wersji mosiężnej, gdy wymaga tego aplikacja.
Dla utrzymania floty w ruchu kluczowe są kompletne zestawy naprawcze do zaworów typu ZR — pozwalają odtworzyć część roboczą zaworu zamiast wymiany całego korpusu. W ofercie znajduje się również konstrukcja siostrzana firmy Prokosch, zgodna z typem segmentowym ZR (Typ 500), co ułatwia serwis flot z mieszaną armaturą.
Charakterystyka i materiały
| Parametr | Wartość |
|---|---|
| Typ | segmentowy, Typ Spitzer ZR (Typ 500) |
| Materiał korpusu i rączki | aluminium |
| Ciśnienie robocze | 16 bar |
| Zakres temperatur | -25°C do 90°C |
| Uszczelnienia standardowe | teflon, NBR |
| Uszczelnienia opcjonalne | Viton |
| Kula | standardowo; opcjonalnie mosiężna |
| Konstrukcja siostrzana | Prokosch |
Rozmiary i typy
| Rozmiar | Dostępność |
|---|---|
| 1 1/2" | standardowo, z uszczelnieniami teflon i NBR |
| 2" | standardowo, z uszczelnieniami teflon i NBR |
| 2 1/2" | dostawa bezpośrednia |
| inne | dostawa bezpośrednia (uszczelnienia Viton, kula mosiężna) |
Do zaworów segmentowych ZR oferujemy kompletne zestawy naprawcze.
Kompatybilność z silonaczepami Spitzer (SF/SK)
Zawór segmentowy typu ZR (Typ 500) to odniesienie wprost do armatury Spitzer — dobiera się go pod instalację powietrzną silonaczep SF i SK. Standardowe rozmiary 1 1/2 cala oraz 2 cale pokrywają typowe potrzeby; większe średnice (np. 2 1/2") oraz alternatywne uszczelnienia (Viton) i materiały kuli (mosiądz) realizujemy z dostawy bezpośredniej do bardziej wymagających aplikacji.
Dla flot z mieszaną armaturą istotne jest, że oferujemy także siostrzaną konstrukcję Prokosch, zgodną z typem ZR (Typ 500). Dzięki temu serwisant może utrzymać spójność części w obrębie całej floty silonaczep, niezależnie od pierwotnego dostawcy zaworu.
Najczęstsze problemy w silonaczepach Spitzer
W praktyce serwisowej najczęstszą usterką zaworu segmentowego ZR jest zużycie uszczelnień (teflon/NBR) i wynikająca z tego nieszczelność w pozycji zamkniętej. Drugą typową sytuacją jest opór lub zacięcie obrotu kuli spowodowane osadem materiału, zanieczyszczeniami lub brakiem konserwacji aluminiowego korpusu.
W tych przypadkach zazwyczaj wystarcza zastosowanie kompletnego zestawu naprawczego — odtworzenie części roboczej zaworu przywraca szczelność i swobodę ruchu bez wymiany całego korpusu. W aplikacjach o podwyższonych wymaganiach warto rozważyć uszczelnienia Viton lub kulę mosiężną.
Dostępność i dostawa
Zawory segmentowe typu ZR (Typ 500) w rozmiarach 1 1/2 cala i 2 cale oraz zestawy naprawcze realizujemy z magazynu PHS Magnum w Choruli k. Opola. Pozostałe rozmiary, uszczelnienia Viton, kula mosiężna oraz konstrukcja siostrzana Prokosch dostępne są z dostawy bezpośredniej.
- Polska — wysyłka kurierska
- DACH — dostawa do Niemiec, Austrii i Czech
- Odbiór osobisty — magazyn Chorula k. Opola, 4 km od A4
Dobór zaworu i zestawu naprawczego: serwis Spitzer, tel. +48 602 716 551. Pełny zakres usług: magnumchorula.pl/serwis/.
