Zawory kulowe do towaru typ Prokosch w silonaczepach Spitzer SF/SK
Zawory kulowe do towaru to elementy odcinające na drodze materiału sypkiego w silonaczepach aluminiowych Spitzer serii SF i SK. W odróżnieniu od zaworów do powietrza przenoszą obciążenia związane z przepływem ścierających granulatów i proszków, dlatego ich kula i uszczelnienia są dobrane pod kontakt z towarem. Sprawny zawór towaru decyduje o pewnym odcięciu i kontrolowanym wypływie materiału podczas rozładunku.

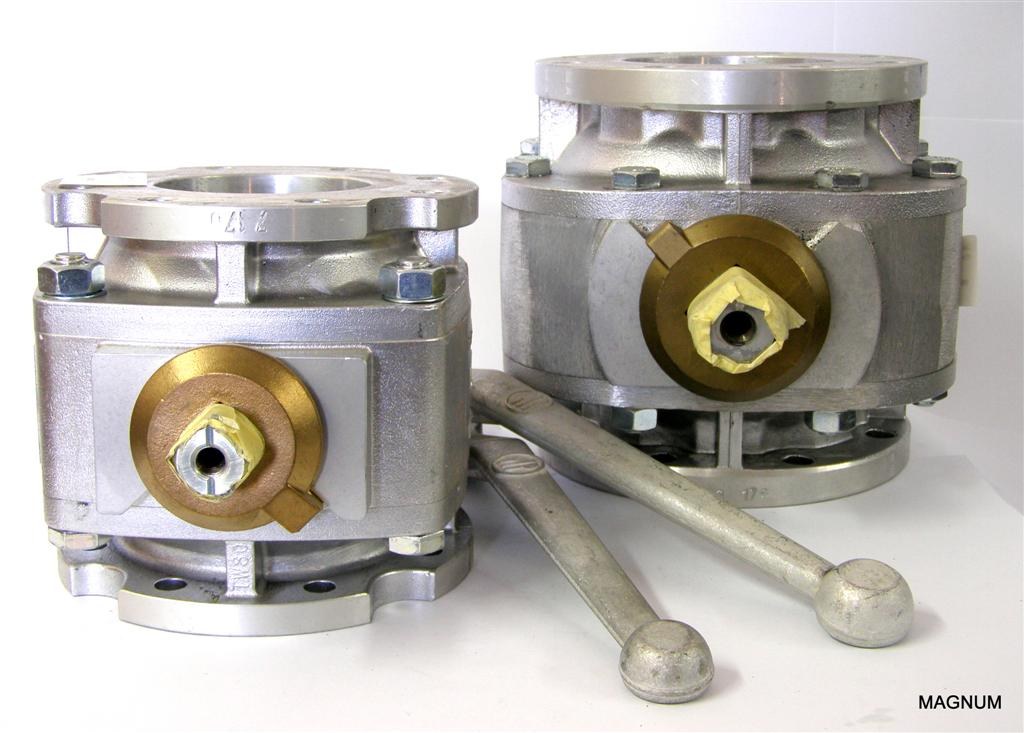

W ofercie posiadamy aluminiowe zawory kulowe do towaru typu Prokosch (Typ 420), z korpusem z aluminium lub żeliwa, kulą z żeliwa chromowanego, uszczelką kuli z PTFE (teflon) oraz uszczelką korpusu z NBR. Pracują na ciśnienie robocze 10 bar w zakresie temperatur od -25°C do 90°C, a kołnierz wykonany jest zgodnie z normą DIN 28460. Oferujemy także siostrzany typ ZR — odpowiednik Prokosch Typ 420 — z kulą ze stali nierdzewnej.
Wszystkie zawory do towaru dostępne są w dwóch średnicach: DN80 oraz DN100. Dzięki standaryzacji na te dwie wielkości oraz na normę kołnierza DIN 28460 dobór części pod konkretną silonaczepę Spitzer jest prosty i powtarzalny. Do zaworów oferujemy uzupełniająco podmuchy oraz zestawy uszczelnień kuli, co pozwala kompletować całe węzły rozładunku z jednego źródła.
Charakterystyka i materiały
| Parametr | Typ Prokosch (Typ 420) | Typ ZR (siostrzany) |
|---|---|---|
| Materiał korpusu | aluminium lub żeliwo | aluminium lub żeliwo |
| Materiał kuli | żeliwo chromowane | stal nierdzewna |
| Uszczelka kuli | PTFE (teflon) | PTFE (teflon) |
| Uszczelka korpusu | NBR | NBR |
| Ciśnienie robocze | 10 bar | 10 bar |
| Zakres temperatur | -25°C do 90°C | -25°C do 90°C |
| Norma flanszy | DIN 28460 | DIN 28460 |
Rozmiary i typy
| Rozmiar DN (mm) | Typy |
|---|---|
| DN80 | Prokosch Typ 420, ZR siostrzany |
| DN100 | Prokosch Typ 420, ZR siostrzany |
Każdy z zaworów do towaru oferujemy w rozmiarze DN80 oraz DN100.
Kompatybilność z silonaczepami Spitzer (SF/SK)
Zawory kulowe do towaru typu Prokosch (Typ 420) oraz siostrzany typ ZR dobiera się pod węzeł rozładunku materiału w silonaczepach Spitzer SF i SK, w średnicy DN80 lub DN100. Kołnierz wg normy DIN 28460 zapewnia powtarzalne przyłącze, a wybór między kulą z żeliwa chromowanego (Prokosch 420) a kulą ze stali nierdzewnej (ZR) zależy od charakteru przewożonego towaru i wymagań trwałości.
Do tych zaworów dobieramy komplementarnie podmuchy w odpowiednim rozmiarze DN80/DN100 (dla typu Prokosch lub ZR) oraz zestawy uszczelnień kuli. Pozwala to skompletować i serwisować cały węzeł odcięcia towaru bez mieszania komponentów różnych systemów.
Najczęstsze problemy w silonaczepach Spitzer
W praktyce serwisowej najczęstszą usterką zaworu do towaru jest zużycie uszczelki kuli z PTFE oraz uszczelki korpusu NBR — skutkuje to nieszczelnością i przeciekaniem materiału w pozycji zamkniętej. Drugą typową sytuacją jest opór lub zacięcie obrotu kuli wskutek osadu ścierającego materiału oraz zużycie powierzchni kuli (żeliwo chromowane).
W tych przypadkach stosuje się zestaw uszczelnień kuli (komplet pierścieni teflonowych i o-ringów NBR) odpowiedni dla DN80 lub DN100, a przy znacznym zużyciu kuli — wymianę elementu lub całego zaworu. Dobór kuli żeliwo chromowane vs stal nierdzewna (typ ZR) warto powiązać z abrazyjnością przewożonego towaru.
Dostępność i dostawa
Zawory kulowe do towaru typu Prokosch (Typ 420) oraz siostrzany typ ZR w rozmiarach DN80 i DN100 realizujemy z magazynu PHS Magnum w Choruli k. Opola oraz z dostawy bezpośredniej.
- Polska — wysyłka kurierska
- DACH — dostawa do Niemiec, Austrii i Czech
- Odbiór osobisty — magazyn Chorula k. Opola, 4 km od A4
Dobór zaworu, podmuchu i uszczelnień: serwis Spitzer, tel. +48 602 716 551. Pełny zakres usług: magnumchorula.pl/serwis/ .
