Zawory dyskowe Gestra RV w silonaczepach Spitzer SF/SK
Dyskowe zawory zwrotne typu RV (Gestra RK41) chronią instalację silonaczepy aluminiowej Spitzer serii SF i SK przed cofaniem się czynnika, działając w konstrukcji metal/metal. W odróżnieniu od zaworów gwintowanych montuje się je międzykołnierzowo — pomiędzy dwoma kołnierzami, dociskane śrubami łączącymi. To kompaktowe i pewne rozwiązanie tam, gdzie instalacja pneumatyczna oparta jest na połączeniach kołnierzowych.

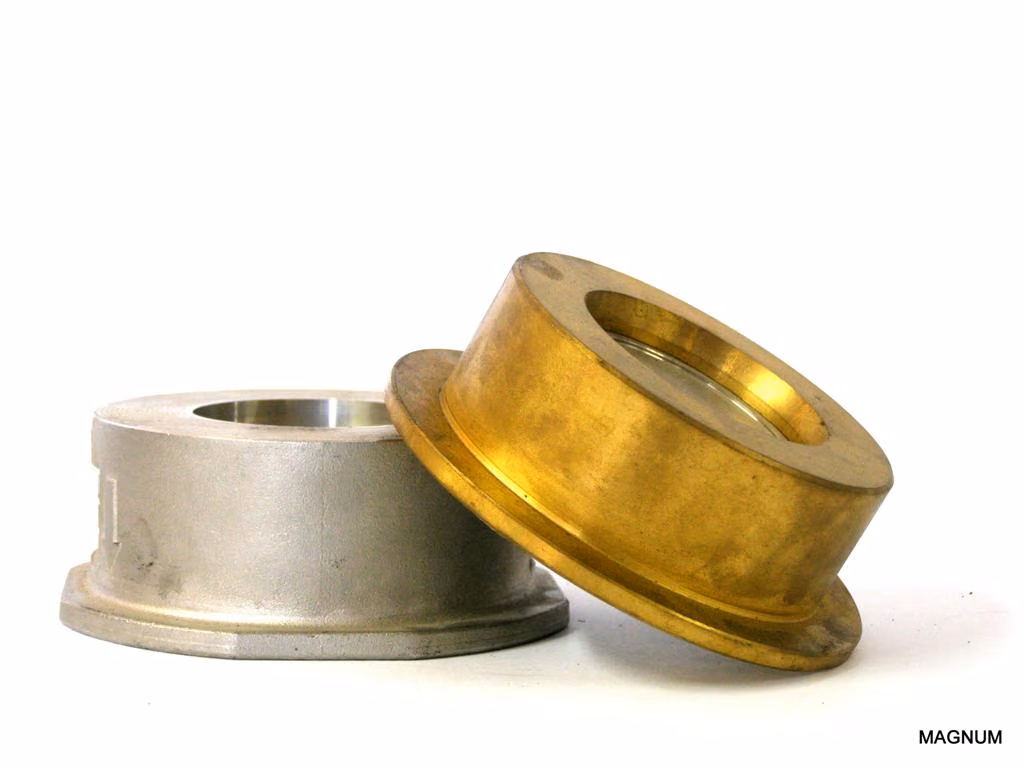

W ofercie posiadamy zawory dyskowe typu RV (Gestra RK41) z korpusem mosiężnym, wentylem i sprężyną ze stali nierdzewnej oraz uszczelnieniem z gumy NBR. Konstrukcja metal/metal zapewnia trwałość i powtarzalne domykanie w warunkach typowych dla rozładunku pneumatycznego silonaczep Spitzer. Zawory dostępne są w czterech rozmiarach: DN50, DN65, DN80 i DN100.
Zawory dyskowe sprawdzają się jako zabezpieczenie kierunku przepływu w odcinkach kołnierzowych instalacji. Ich zaletą jest niewielka długość zabudowy i niezawodność elementu roboczego ze stali nierdzewnej. Dobór rozmiaru DN podporządkowany jest średnicy kołnierzy w konkretnej naczepie Spitzer SF/SK oraz parametrom przepływu w danym odcinku.
W odróżnieniu od zaworów zwrotnych prostych typu Europa z gwintem wewnętrznym, dyskowy typ RV nie wymaga własnych przyłączy gwintowanych — wpina się go między istniejące kołnierze. To upraszcza wymianę przy zachowaniu dotychczasowego rozstawu kołnierzowego i pozwala obsłużyć węzeł bez ingerencji w pozostałą armaturę. Dla flot, w których część instalacji oparta jest na połączeniach gwintowanych, a część na kołnierzowych, oferujemy oba rozwiązania — proste typu Europa oraz dyskowe RV — co pozwala dobrać zawór zwrotny pod faktyczną zabudowę danej naczepy.
Charakterystyka i materiały
| Parametr | Wartość |
|---|---|
| Typ | RV, dyskowy (Gestra RK41) |
| Konstrukcja | metal/metal |
| Zabudowa | międzykołnierzowa |
| Materiał korpusu | mosiądz |
| Materiał wentyla i sprężyny | stal nierdzewna |
| Uszczelnienie | guma NBR |
Rozmiary i typy
| Rozmiar DN (mm) |
|---|
| DN50 |
| DN65 |
| DN80 |
| DN100 |
Kompatybilność z silonaczepami Spitzer (SF/SK)
Zawory dyskowe RV (Gestra RK41) dobieramy do średnicy kołnierzy oraz odcinka instalacji pneumatycznej, w którym pracują, w silonaczepach Spitzer SF i SK. Zabudowa międzykołnierzowa oznacza, że zawór montuje się bez własnych przyłączy gwintowanych — dociska się go śrubami łączącymi dwa kołnierze, co upraszcza wymianę przy zachowaniu istniejącego rozstawu kołnierzowego.
Wykonanie metal/metal z wentylem i sprężyną ze stali nierdzewnej dobrze znosi warunki rozładunku pneumatycznego. Zakres DN50–DN100 pokrywa typowe średnice spotykane w instalacjach silonaczep; konkretny rozmiar dobieramy do średnicy przyłącza kołnierzowego w danym pojeździe.
Najczęstsze problemy w silonaczepach Spitzer
W praktyce serwisowej najczęstszą przyczyną nieprawidłowej pracy zaworu dyskowego jest zużycie uszczelnienia NBR lub osłabienie sprężyny — wentyl przestaje domykać się szczelnie i czynnik cofa się przez zawór. Objawem jest spadek skuteczności zabezpieczenia kierunku przepływu, a w instalacji powietrznej silonaczepy — niestabilne ciśnienie podczas rozładunku. Drugą typową sytuacją jest zablokowanie wentyla osadem materiału sypkiego lub zanieczyszczeniami z instalacji, które utrudniają swobodny ruch elementu roboczego.
Przy zabudowie międzykołnierzowej istotne jest równomierne dokręcenie śrub łączących kołnierze oraz właściwy stan uszczelek międzykołnierzowych — nierównomierny docisk skutkuje przeciekiem na styku z kołnierzem, niezależnie od stanu samego zaworu. Przy wymianie zaworu kontroluje się również stan powierzchni przylgowych kołnierzy oraz orientację zaworu (kierunek przepływu). Zaletą konstrukcji metal/metal jest trwałość elementu roboczego ze stali nierdzewnej — w wielu przypadkach do przywrócenia pełnej szczelności wystarcza odświeżenie uszczelnienia NBR i kontrola sprężyny, bez wymiany całego korpusu mosiężnego.
Dostępność i dostawa
Zawory dyskowe typu RV (Gestra RK41) w rozmiarach DN50–DN100 realizujemy z magazynu PHS Magnum w Choruli k. Opola oraz z dostawy bezpośredniej.
- Polska — wysyłka kurierska
- DACH — dostawa do Niemiec, Austrii i Czech
- Odbiór osobisty — magazyn Chorula k. Opola, 4 km od A4
Dobór rozmiaru DN pod kołnierze instalacji: serwis Spitzer, tel. +48 602 716 551. Pełny zakres usług: magnumchorula.pl/serwis/.
