Zawory zwrotne w silonaczepach Spitzer SF/SK
Zawory zwrotne zabezpieczają tor pneumatyczny silonaczepy aluminiowej Spitzer serii SF i SK przed cofaniem się czynnika — powietrza lub medium — w niepożądanym kierunku. W instalacji sprężonego powietrza, która upłynnia i transportuje materiał sypki podczas rozładunku, prawidłowa praca zaworu zwrotnego chroni armaturę i utrzymuje stabilne ciśnienie robocze. Zatarty lub nieszczelny zawór zwrotny to częsta, choć łatwa do przeoczenia przyczyna spadku wydajności rozładunku.
W ofercie posiadamy dwie podstawowe konstrukcje dobrane pod silonaczepy Spitzer: zawory zwrotne proste typu Europa oraz zawory zwrotne kątowe (skośne, typu Y). Zawory proste, o uniwersalnym zastosowaniu, wykonane są z mosiądzu z uszczelnieniem NBR i pracują do 100°C. Zawory kątowe, również uniwersalne, oferujemy w wersji mosiężnej lub ze stali nierdzewnej, z uszczelnieniem silikonowym — gdy geometria instalacji wymaga skośnego przebiegu kanału.
Istotnym uzupełnieniem oferty są kompletne zestawy naprawcze do zaworów zwrotnych kątowych, dostępne w każdym rozmiarze. Zamiast wymiany całego zaworu serwisant Spitzer SF/SK może odtworzyć część roboczą: sprężynę nierdzewną, suwak (grzybek) ze stali nierdzewnej lub mosiądzu z uszczelnieniem silikonowym oraz mosiężną pokrywę. Każdy z elementów dostępny jest też osobno, co skraca czas i koszt naprawy.
Charakterystyka i materiały

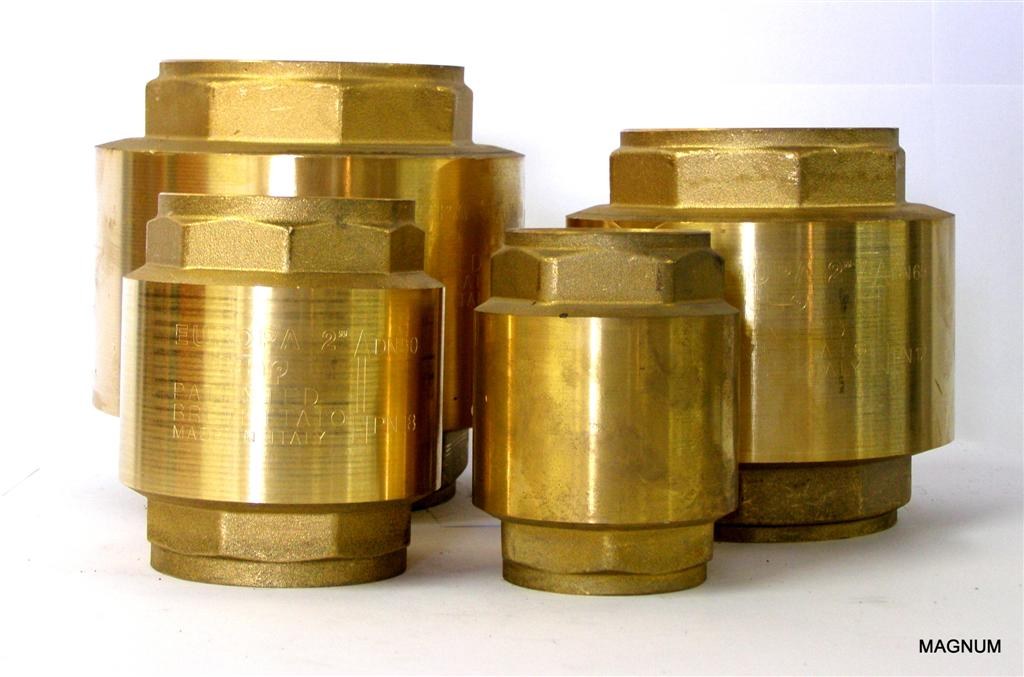

Zawory zwrotne proste typu Europa
| Parametr | Wartość |
|---|---|
| Konstrukcja | prosta, typ Europa |
| Zastosowanie | uniwersalne |
| Materiał korpusu | mosiądz |
| Uszczelnienie | NBR |
| Maks. temperatura pracy | 100°C |
| Przyłącze | gwint wewnętrzny |
Zawory zwrotne kątowe (skośne, typ Y)
| Parametr | Wartość |
|---|---|
| Konstrukcja | kątowa / skośna, typ Y |
| Zastosowanie | uniwersalne |
| Materiał korpusu | mosiądz lub stal nierdzewna |
| Uszczelnienie | silikonowe |
| Przyłącze | gwint wewnętrzny |
Zestaw naprawczy do zaworów kątowych
| Element | Materiał |
|---|---|
| Sprężyna | stal nierdzewna |
| Suwak (grzybek) | stal nierdzewna / mosiądz, z uszczelnieniem silikonowym |
| Pokrywa (kapturek) | mosiądz |
Zestaw dostępny w każdym rozmiarze; elementy także osobno.
Rozmiary i typy
Zawory zwrotne proste typu Europa oraz kątowe (typ Y) oferujemy z gwintem wewnętrznym w popularnych rozmiarach DN. Oba typy dostępne są w tym samym typoszeregu:
| Rozmiar DN (mm) | Gwint wewnętrzny (cale) |
|---|---|
| 25 | 1" |
| 40 | 1 1/2" |
| 50 | 2" |
| 65 | 2 1/2" |
| 80 | 3" |
Zestawy naprawcze do zaworów kątowych dostępne są w każdym rozmiarze (od 1" do 3"). Dobór konkretnego rozmiaru ustalamy pod instalację naczepy.
Kompatybilność z silonaczepami Spitzer (SF/SK)
Zawory zwrotne dobieramy do średnicy przyłącza i geometrii instalacji pneumatycznej w silonaczepach Spitzer SF i SK. Wersja prosta typu Europa sprawdza się w odcinkach o prostym przebiegu kanału, natomiast wersja kątowa (typ Y) tam, gdzie zabudowa wymaga skośnego poprowadzenia. Materiał korpusu (mosiądz lub stal nierdzewna) oraz uszczelnienie (NBR lub silikon) dobieramy do warunków pracy i wymagań temperaturowych.
W przypadku zaworów kątowych zalecamy posiadanie na stanie zestawu naprawczego — odtworzenie części roboczej jest szybsze i tańsze niż wymiana całego zaworu, a przy planowym przeglądzie pozwala przywrócić pełną szczelność bez demontażu całej armatury.
Najczęstsze problemy w silonaczepach Spitzer
W praktyce serwisowej najczęstszą usterką zaworu zwrotnego jest utrata szczelności na skutek zużycia lub stwardnienia uszczelnienia (NBR w wersji prostej, silikon w kątowej) — czynnik zaczyna cofać się przez zawór, co destabilizuje ciśnienie. Drugą typową przyczyną jest osłabienie lub korozja sprężyny, przez co grzybek nie domyka się prawidłowo.
Zdarza się także zacięcie suwaka (grzybka) materiałem resztkowym lub zanieczyszczeniami z instalacji oraz korozja gniazda. W tych przypadkach najczęściej wystarcza wymiana części roboczej z zestawu naprawczego — sprężyny, grzybka z uszczelnieniem i pokrywy — bez wymiany całego korpusu.
Dostępność i dostawa
Zawory zwrotne proste typu Europa, kątowe oraz zestawy naprawcze realizujemy z magazynu PHS Magnum w Choruli k. Opola oraz z dostawy bezpośredniej dla rzadszych rozmiarów.
- Polska — wysyłka kurierska
- DACH — dostawa do Niemiec, Austrii i Czech
- Odbiór osobisty — magazyn Chorula k. Opola, 4 km od A4
Dobór zaworu i zestawu naprawczego pod instalację: serwis Spitzer, tel. +48 602 716 551. Pełny zakres usług: magnumchorula.pl/serwis/.
